Professioneller Hersteller von Schulungs- und Ausrichtrollen für Förderbandverfolgungssysteme

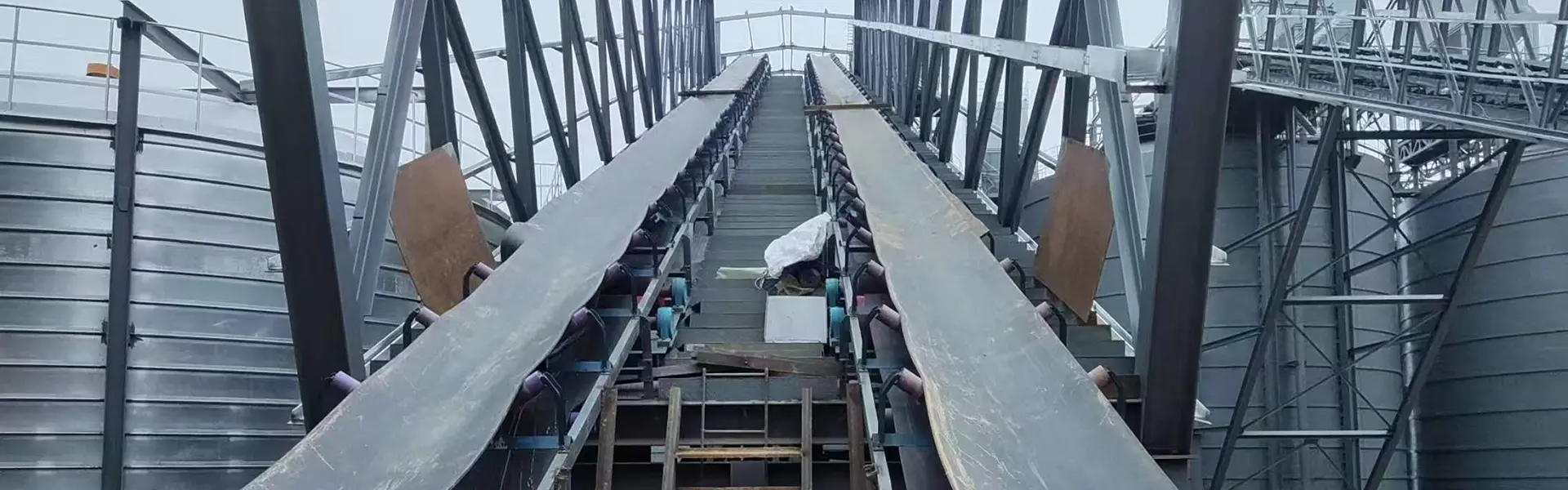

YUFENG Schulung und Ausrichtung der Umlenkrolle, auch bekannt als selbstlernende Zentrierrolle, selbstausrichtende Reibungsrolle oder Bandführungsrolle, wurde entwickelt, um dabei zu helfen, seitliche Bandabweichungen während des Förderbetriebs zu korrigieren. Es wird hauptsächlich auf Langstrecken-Förderbändern installiert, bei denen eine kontinuierliche Bandverfolgung wichtig ist, um Materialverschüttungen, Kantenverschleiß und instabile Bandbewegungen zu reduzieren.
Die Rollenanordnung besteht normalerweise aus einer Haupttragrolle, vertikalen Führungsrollen und einem schwenkbaren Stützrahmen. Wenn sich das Förderband von seiner vorgesehenen Mittellinie entfernt, erhält die Führungsrolle eine seitliche Kraft und bewirkt, dass der Stützrahmen schwingt, wodurch eine Korrekturkraft erzeugt wird, die das Band zurück in die vorgesehene Laufposition führt.
YUFENG bietet Reibungstrainingsrollen, konische Trainingsrollen, V-förmige Rücklaufausrichtungsrollen, verzinkte Konfigurationen, HDPE-Versionen und spezielle Führungsrollenkonstruktionen für Bergbau-, Zement-, Hafen-, Chemie- und andere Schüttgutfördersysteme.
Schulung und Ausrichtung von Rollentypen

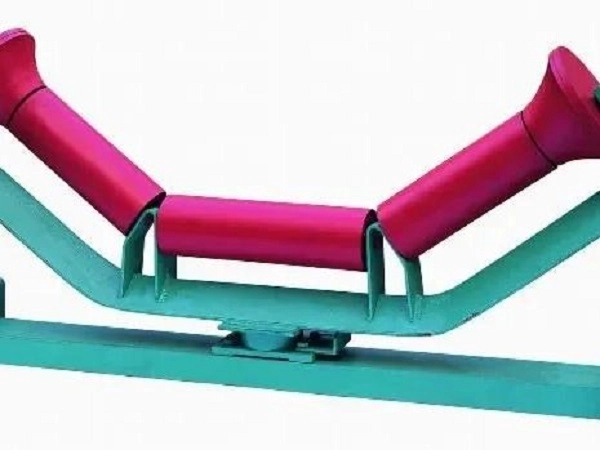

Reibungstrainings-Ausrichtrolle
Die Friktionstrainings-Ausrichtrolle verwendet einen Schwenkrahmen mit seitlichen Führungsrollen, um auf seitliche Bandbewegungen zu reagieren. Es wird hauptsächlich im oberen Tragbereich von Langstrecken- und Schwerlastförderern eingesetzt, wo häufige Bandabweichungen kontrolliert werden müssen.
Konische Trainings-Ausrichtungsrolle
Die konische Walze nutzt Unterschiede in der Walzenoberflächengeschwindigkeit, die durch ihre konische Geometrie verursacht werden, um einen passiven Zentriereffekt zu erzielen. Es eignet sich für relativ leicht belastbare Fördersysteme, einschließlich Getreide-, Verpackungs- und Logistikförderanlagen.
V-förmige Rücklaufausrichtungsrolle
Die V-förmige Rücklauf-Ausrichtrolle verwendet zwei V-förmig angeordnete Rollen, um die seitliche Bewegung des leeren Rücklaufbandes zu begrenzen. Aufgrund seines relativ einfachen Aufbaus eignet es sich für den unteren Rücklaufbereich herkömmlicher Fördersysteme.
| Rollentyp | Kernmerkmal | Anwendbare Arbeitsbedingungen |
|---|---|---|
| Reibungstrainings-Ausrichtrolle | Schwenkrahmenkorrektur mit sensibler seitlicher Reaktion | Oberer Tragbereich und Langstrecken-Schwerlastförderung |
| Konische Trainings-Ausrichtungsrolle | Passive Zentrierung durch Geschwindigkeitsdifferenz der Kegelrollen | Leichte Getreidetransporte, Logistik und allgemeiner Transport |
| V-förmige Rücklaufausrichtungsrolle | Die V-förmige Struktur begrenzt die Rücklaufbewegung des Bandes | Unterer Rücklauf und Trockengutförderung |

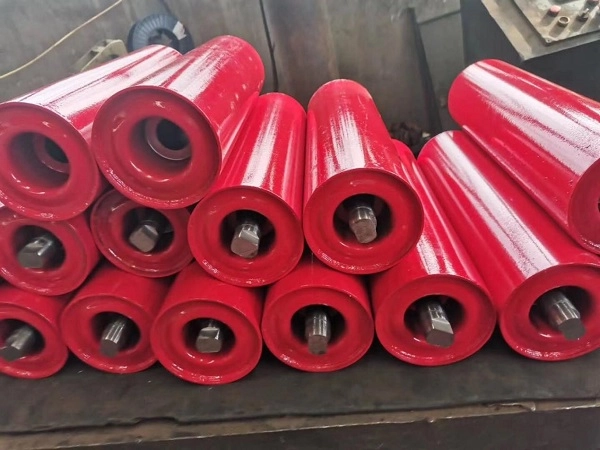

Prinzip der automatischen Bandverfolgung
Erkennung von Bandabweichungen
Wenn sich das Förderband seitlich aus seiner normalen Laufposition bewegt, berührt die Bandkante die vertikale Führungsrolle. Die Führungsrolle überträgt die Querkraft auf den Tragrahmen.
Schwenkrahmenbewegung
Die Führungskraft bewirkt, dass sich die gesamte ausrichtende Spannrollenbaugruppe um ihre Tragstruktur dreht. Der Schwenkwinkel wird durch die Bandabweichung und die Konstruktion des Ausrichtmechanismus bestimmt.
Erzeugung von Korrekturkräften
Sobald der Rollenrahmen seine Ausrichtung relativ zum Band ändert, wird eine umgekehrte Führungskraft erzeugt, die dabei hilft, das Band in Richtung der Mittellinie des Förderers zu bewegen.
Gürtel zurück zur Mitte
Wenn sich das Band in seine Normalposition zurückbewegt, nimmt die auf die Führungsrolle wirkende Querkraft ab und die Ausrichtbaugruppe kehrt in ihre Normalposition zurück, was eine kontinuierliche Spurkorrektur während des Betriebs ermöglicht.
Schulung und Ausrichtung von Rollenkonfigurationen

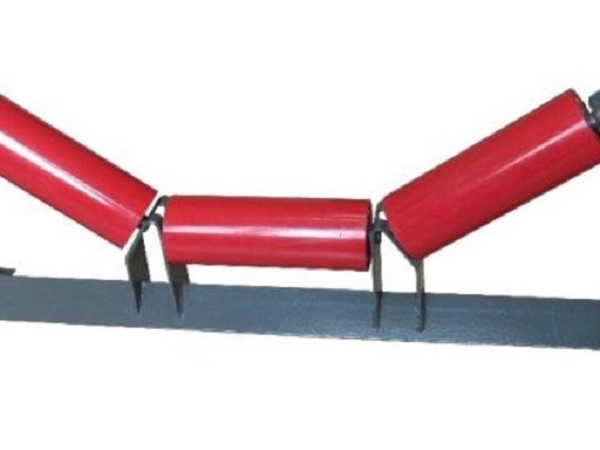

Drei-Rollen-Mulden-Reibungs-Trainingsrolle
Für die oberen Tragabschnitte kommt der Drei-Rollen-Muldenkörper in Kombination mit beidseitigen vertikalen Führungsrollen zum Einsatz. Es kann in geeigneten Abständen auf Langstreckenförderstrecken für schweres Material installiert werden, um die Bandabweichung zu kontrollieren.
Konische Trainings-Umlenkrolle
Die konische Rollenkonfiguration sorgt für eine passive Bandzentrierung durch Unterschiede in der Umfangsgeschwindigkeit. Es eignet sich für Anwendungen mit geringer Last, bei denen geringere Laufgeräusche und einfache Spurunterstützung erforderlich sind.
V-förmige Rücklauf-Trainingsrolle
Die V-förmige Struktur unterstützt das leere Rücklaufband und begrenzt gleichzeitig die seitliche Bewegung. Es kann als Teil der rücklaufseitigen Bandverfolgungsanordnung bei langen Förderbändern verwendet werden.
Feuerverzinkte Trainingsrolle
Die Rolle und die Stützhalterung erhalten eine feuerverzinkte Behandlung, um die Korrosionsbeständigkeit in Förderumgebungen im Freien wie offenen Viehhöfen, Häfen und feuchten Industriegebieten zu verbessern.
HDPE-Shell-Trainingsrolle
Die Hauptwalze besteht aus einem HDPE-Gehäuse, während die Führungskomponenten entsprechend der Anwendung ausgewählt werden. Diese Konstruktion vermeidet die Korrosion herkömmlicher Stahlgehäuse und kann in Chemiefabriken, Küstengebieten und Salznebelumgebungen eingesetzt werden.
Flammhemmende, antistatische Trainingsrolle
Leitfähige und flammhemmende Führungsrollenmaterialien können für anwendbare unterirdische Fördersysteme in Kohlebergwerken konfiguriert werden, bei denen Bandführungskomponenten zusätzliche Sicherheitsanforderungen erfüllen müssen.
Technische Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Standardrollendurchmesser | 76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm |
| Passende Gürtelbreite | 500–2400 mm |
| Typen ausrichten | Reibung / konischer / V-förmiger Rücklauf |
| Schwenkwinkel | 15°–30° für die Standard-Reibungstrainingskonfiguration |
| Führungsrollenhöhe | Anpassbar |
| Schalenmaterial | Q235 Kohlenstoffstahl / HDPE / Edelstahl 304 |
| Lager | Inländische Hochpräzision / SKF / FAG C3-Freigabe |
| Versiegelungsschutz | Doppelte/dreifache Verbundlabyrinthdichtung |
| Oberflächenbehandlung | Elektrostatisches Spritzen / Feuerverzinkung / PU-Beschichtung |
| Anwendung | Bergbau / Zement / Hafen / Chemie / Schüttguttransport |
Anpassungsoptionen
Hauptrollengehäuse
YUFENG kann je nach Belastung, Korrosion und Umweltanforderungen Hauptwalzenmäntel aus Q235-Kohlenstoffstahl, HDPE und Edelstahl 304 liefern.
Oberflächenbehandlung
Je nach erforderlichem Korrosionsschutz, Verschleißfestigkeit und Betriebsumgebung stehen Optionen für elektrostatisches Spritzen, Feuerverzinkung und PU-Beschichtung zur Verfügung.
Schaukelmechanismus
Der Stützmechanismus kann je nach Bandposition und Spurführungsanforderungen als Reibungsschwingstruktur, konische passive Zentrierstruktur oder V-förmige Rückführungsausrichtungsstruktur konfiguriert werden.
Dichtungssystem
Zur Reduzierung des Eindringens von Staub und Wasser in den Lagerhohlraum können Doppel- oder Dreifach-Labyrinthdichtungsstrukturen aus Nylonverbund mit Gummikontaktdichtungen ausgewählt werden.
Lagerkonfiguration
Inländische Hochpräzisionslager oder importierte SKF/FAG C3-Spiellager können entsprechend den Betriebsbedingungen des Förderers und den Kundenanforderungen spezifiziert werden.
Spezielle Führungsrollenmaterialien
Für spezielle Anwendungen im Bergbau und in kalten Regionen können niedrigtemperaturbeständige, flammhemmende und antistatische Führungsrollenmaterialien konfiguriert werden.
Rohstoffe und Walzenbau
Hauptrollengehäuse
Standardstahlrollen verwenden Q235-Hochfrequenz-ERW-Stahlrohr, während HDPE-Konfigurationen reines HDPE-Material verwenden. Schalenabmessungen und Wandstärken können an die erforderliche Förderlast angepasst werden.
Rollenwelle
Für die Welle wird in Standardkonfigurationen 45# kaltgezogener massiver Rundstahl verwendet, der Widerstand gegen Biegung unter radialen und schwingenden Belastungen bietet.
Äußere Schicht der Führungsrolle
Die Seitenführungsrollen können aus verschleißfestem Naturkautschuk oder Polyurethan bestehen, um den direkten harten Kontakt mit der Förderbandkante während der Spurkorrektur zu reduzieren.
Schaukelhalterung
Der Schwenkrahmen kann mithilfe integrierter Stanz- und Schweißprozesse aus einer dicken Q235-Stahlplatte hergestellt werden, um die für wiederholte Schwingbewegungen erforderliche strukturelle Unterstützung bereitzustellen.
Dichtungskomponenten
Zum Schutz des Lagerbereichs vor Staub und Feuchtigkeit werden hochfeste Nylon-Labyrinthringe und witterungsbeständige Nitrilkautschuk-Dichtungsringe eingesetzt.
Rohstoffinspektion
Stahlrohre, Wellen und Lager werden vor Beginn des Montageprozesses auf geeigneten Rotationswiderstand, Maßhaltigkeit und ermüdungsbedingte Eigenschaften geprüft. Unqualifizierte Materialien werden abgelehnt.
Leistungsindikatoren
| Leistungselement | Standardanforderung | Teststandard |
|---|---|---|
| Rotationswiderstandskoeffizient | ≤0,008 | ISO 15365 |
| Staub- und Wasserschutzklasse | IP65 | IP-Teststandard |
| Nennlebensdauer der Schaukel | ≥30.000 Arbeitsstunden | Schwingermüdungstest im Werk |
| Konzentrizität des Rollenmantels | ≤0,5 mm | Messuhrtest |
| Gummiabriebverlust der Führungsrolle | ≤1,0 cm³/1,61 km | ISO 4649 |
| Freier Schwenkwinkel des Schwenkrahmens | 15°–30° | Werksspezifischer Test |
Die tatsächliche Spurführungsleistung hängt von der Bandbreite, der Bandspannung, der Ausrichtung des Förderers, der Rollenkonfiguration, der Materiallast, der Installationsposition und den Betriebsbedingungen ab.
Anwendungen nach Förderbedingungen

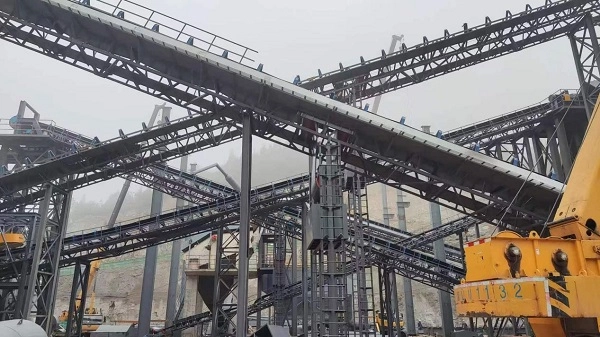

Schwerguttransport über große Entfernungen
Ausrichtrollen mit Reibungstraining eignen sich für Langstreckenförderer zum Transport von Erz, Kohle, Zementrohstoffen und anderen schweren Schüttgütern, bei denen die Bandführung während des Dauerbetriebs aufrechterhalten werden muss.
Leichtlast-Materialförderung
Konische Trainingsrollen können für die Förderung von Getreide, Verpackungsprodukten und leichten Zuschlagstoffen verwendet werden, wenn die erforderliche Bandlast und Spurkraft relativ moderat sind.
Ausrichtung des Rücklaufbandes
V-förmige Rücklauf-Ausrichtungsrollen werden im unteren leeren Rücklaufabschnitt verwendet, um die seitliche Bewegung des Bandes zu begrenzen, ohne dass komplexe mechanische Korrekturstrukturen erforderlich sind.
Transport im Freien
Für Freilandlagerplätze, Häfen und feuchte Außenumgebungen, in denen Luftfeuchtigkeit die Korrosion beschleunigen kann, können verzinkte Konfigurationen gewählt werden.
Korrosive Umgebungen
HDPE-Schalenkonfigurationen können für Küsten-, Chemie- und Salznebelumgebungen in Betracht gezogen werden, in denen die Reduzierung von Metallkorrosion ein wichtiger Teil der Auswahl der Förderkomponenten ist.
Untertagebergbau
Anwendbare flammhemmende und antistatische Führungsrollenkonfigurationen können bei unterirdischen Fördersystemen für Kohlebergwerke unter Einhaltung der entsprechenden Sicherheitsanforderungen verwendet werden.
Installation und Austausch
Neue Fördererrahmenbaugruppe
Die Schulungs-Ausrichtrollenhalterung sollte entsprechend dem vorgesehenen Installationsabstand am Förderbandrahmen befestigt werden. Anschließend ist die Führungsrollenhöhe so einzustellen, dass der Abstand zwischen Führungsrolle und Bandkante ca. 5–10 mm beträgt, wobei der komplette Rahmen frei schwingbar bleiben muss.
Einstellung des Schwenkmechanismus
Nach der Installation sollten die Befestigungsschrauben der Halterung fest angezogen werden, ohne die vorgesehene Schwenkbewegung einzuschränken. Das Band sollte unter kontrollierten Bedingungen betrieben werden, um die Spurführung zu überprüfen und bei Bedarf eine endgültige Anpassung der Halterungsposition zu ermöglichen.
Austausch der verschlissenen Rolle
Vor Wartungsarbeiten muss der Förderer angehalten und von der Stromquelle getrennt werden. Die komplette Ausrichteinheit kann nach Lösen der Halterungsbefestigungen entfernt werden, während die beschädigte Haupt- oder Führungsrolle separat ausgetauscht werden kann, wenn die Struktur dies zulässt.
Langstrecken-Layout
Für Langstreckenförderstrecken über ca. 500 m können in geeigneten Abständen Schulungs-Richtrollengruppen angeordnet werden. Der tatsächliche Abstand sollte entsprechend der Förderbandausrichtung, dem Bandverhalten und den Betriebsbedingungen bestimmt werden.
Passende Fördersystemprodukte
Förderbandserie
YUFENG kann Stoffförderbänder, Stahlseilförderbänder, Seitenwandförderbänder, Rohrförderbänder, gemusterte Förderbänder und Förderbänder mit rauer Oberseite für verschiedene Förderkonfigurationen liefern.
Förderrollenserie
Zu den unterstützenden Produkten gehören Trogtragrollen, Schlagrollen, Rücklaufrollen, selbstausrichtende Rollenbaugruppen sowie entsprechende Halterungen und Stützständer.
Gummizubehör
Für die Installation, Wartung und Reparatur von Förderbändern sind verschleißfeste Gummiplatten, Förderbandeinfassungen, Vulkanisationsreparaturklebstoffe und Flickensätze erhältlich.
HDPE-Pipeline-Serie
HDPE-Wasserrohre und HDPE-Baggerrohre können für Hilfswasser- und Schlammtransportanwendungen in Bergbau- und Industrieprojekten geliefert werden.
Kundenspezifische Verarbeitung
YUFENG kann Rollendurchmesser, Führungsrollenhöhe, Schwenkwinkel, Wellenabmessungen und Dichtungsstruktur entsprechend den Arbeitszeichnungen des Kunden und den Anforderungen des Förderers anpassen.
Standards und Qualitätsdokumentation
Fördererstandards
YUFENG-Trainings- und Ausrichtrollen werden unter Bezugnahme auf die Anforderungen von CEMA, GB/T10595 und ISO15365 für Förderausrüstung und Rollenleistung hergestellt.
Sicherheitsanforderungen
Für den Untertagebergbau vorgesehene Konfigurationen können gemäß den geltenden Sicherheitsanforderungen für Kohlebergwerke hergestellt werden. Die anwendbare Zertifizierung hängt von der endgültigen Produktkonfiguration und dem Verwendungszweck ab.
Qualitätsdokumentation
Zu den verfügbaren Unterlagen können die ISO9001-Qualitätsmanagementzertifizierung, die CE-Exportdokumentation, SGS-Rohstoffinspektionsberichte, die Dokumentation von Sicherheitstests für Kohlengruben sowie Berichte über Schwingungsermüdungs- und Lebensdauertests im Werk gehören.
Verpackung und Lagerung
Ausrichtende Rollengruppen mit kleinem Durchmesser
Ausrichtrollenbaugruppen mit 76, 89 und 108 mm Durchmesser können mit Stahldraht gebündelt, mit Schutzkappen an den Wellen versehen und für den Transport in massiven Holzkisten verpackt werden.
Große, schwere, ausrichtbare Rollenrahmen
168, 194 und 219 mm schwere Ausrichtrollengruppen können auf Holzpaletten angeordnet und mit Kunststofffolie geschützt werden, um Kratzer auf der Halterung und Oberflächenschäden während des Transports zu reduzieren.
HDPE-Ausrichtrollen
HDPE-Konfigurationen können mit Schaumstoff oder anderen Polstermaterialien getrennt werden, um Oberflächenkollisionen und Verformungen beim Be- und Entladen zu reduzieren.
Speicheranforderungen
Trainings-Richtrollen sollten horizontal auf Paletten mit einer empfohlenen Stapelhöhe von nicht mehr als 1,2 m gelagert werden. Für die Lagerung im Freien sollte eine wasserdichte Abdeckung verwendet werden und eine längere Einwirkung von Regenwasser und direkter Sonneneinstrahlung vermieden werden.
So wählen Sie die richtige Trainings- und Ausrichtrolle aus
Förderposition
Stellen Sie zunächst fest, ob die Ausrichtrolle für den oberen Tragabschnitt oder den unteren Rücklaufabschnitt erforderlich ist. Reibungstrainingsrollen werden im Allgemeinen für Förderabschnitte verwendet, während V-förmige Strukturen üblicherweise für Rückführabschnitte verwendet werden.
Riemenbreite und Rollendurchmesser
Geben Sie die Förderbandbreite und die vorhandenen Rahmenabmessungen an, um den geeigneten Rollendurchmesser, die Rollenlänge, die Wellenkonfiguration und die Abmessungen der Führungsrollen zu bestimmen.
Förderlänge und -last
Förderlänge, Bandspannung und Materialbelastung beeinflussen die erforderliche Spurstruktur. Langstrecken-Schwerlastsysteme erfordern im Allgemeinen reaktionsfähigere Schulungsrollenkonfigurationen als kurze Leichtlastförderer.
Arbeitsumgebung
Bei der Auswahl von Konstruktionen aus Kohlenstoffstahl, verzinktem Stahl, HDPE oder Edelstahl sollten Feuchtigkeit, Salznebel, chemische Einwirkung, Temperatur und Außenbedingungen berücksichtigt werden.
Merkmale der Riemenabweichung
Die Häufigkeit und Schwere der Bandabweichung sollte zusammen mit der Förderbandausrichtung, den Belastungsbedingungen und der vorhandenen Umlenkrollenanordnung bewertet werden, bevor der geeignete Trainingsmechanismus ausgewählt wird.
Fordern Sie ein Angebot für Schulung und Ausrichtung von Spannrollen an
Erforderliche technische Parameter
Für ein genaues Angebot geben Sie die passende Förderbandbreite, den Außendurchmesser der Rolle, den Typ der Ausrichtrolle (z. B. Reibung, konische oder V-förmige Rückführung), die Arbeitsumgebung, die Gesamtbestellmenge und den Ziellieferhafen an.
Die technischen Ingenieure von YUFENG können die geeignete Rollenkonfiguration, die Abmessungen der Führungsrollen, die Schwingstruktur, das Lager und das Dichtungssystem entsprechend der Förderanwendung bewerten.
Globale YUFENG-Kontaktinformationen
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil
+86 15318787602
Fabrikadresse
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

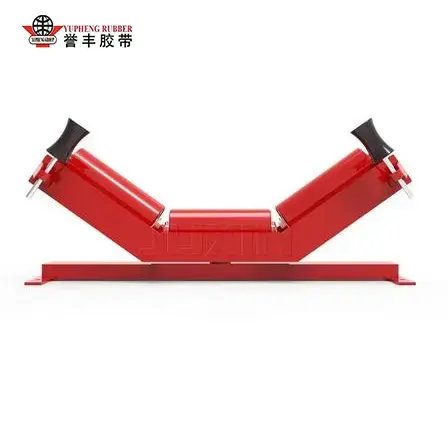

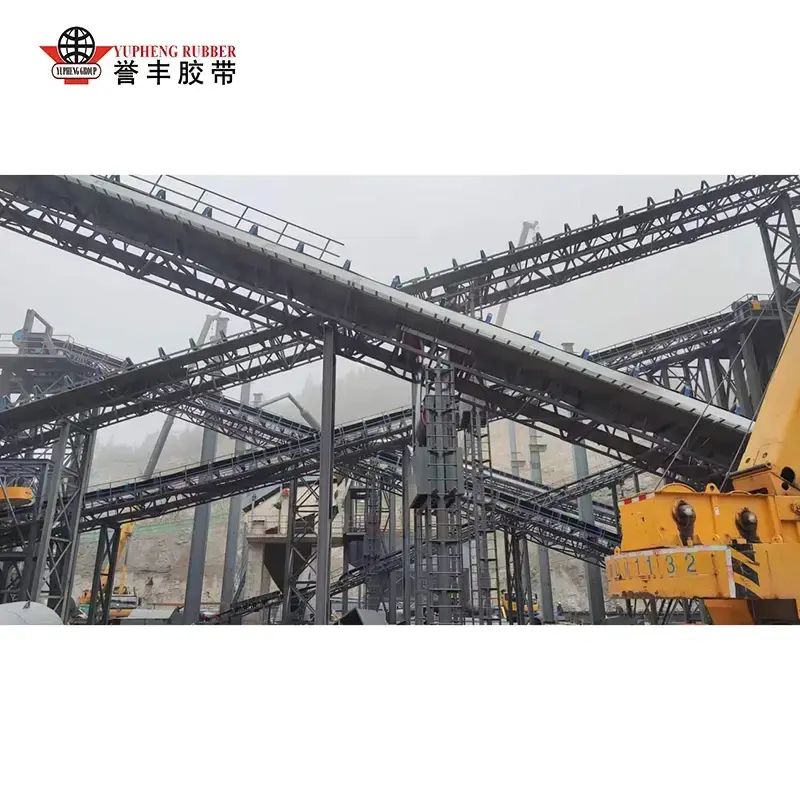

Selbstausrichtende Umlenkrolle
Die selbstausrichtende Umlenkrolle ist eine Komponente zur automatischen Bandführung, die exklusiv von YUFENG hergestellt wird. Sie wurde entwickelt, um das universelle Problem des Bandwanderns und der Bandabweichung in Transportlinien für schweres Schüttgut zu lösen. Als professioneller Hersteller von Schwerlast-Förderrollen integrieren wir eine mechanische Induktionsschwenkstruktur und eine mehrstufige Labyrinthdichtungstechnologie in die selbstausrichtende Umlenkrolle von YUFENG und ermöglichen so eine sofortige, automatische Bandzentrierung ohne regelmäßige manuelle Kalibrierung. Komplette Umlenkrollenbaugruppe
Durch die selbstausrichtende Umlenkrolle
Um eine genaue Bandführung in Hochleistungsfördersystemen aufrechtzuerhalten, korrigiert die YUFENG Trog-Self-Aligning Idler automatisch seitliche Bandbewegungen, die durch ungleichmäßige Belastung, Langstreckenbetrieb und Rahmenabweichung verursacht werden. Seine 3-Rollen-Trogstruktur mit schwenkbarem Führungsdesign hält Stoff- und Stahlseilgurte zentriert und reduziert gleichzeitig den Kantenverschleiß und das Verschütten von Material. Ausgestattet mit abgedichteten Lagern und korrosionsbeständigen Komponenten liefert es zuverlässige Leistung im Bergbau, in Häfen, in der Zementindustrie und in anderen rauen Industrieumgebungen.

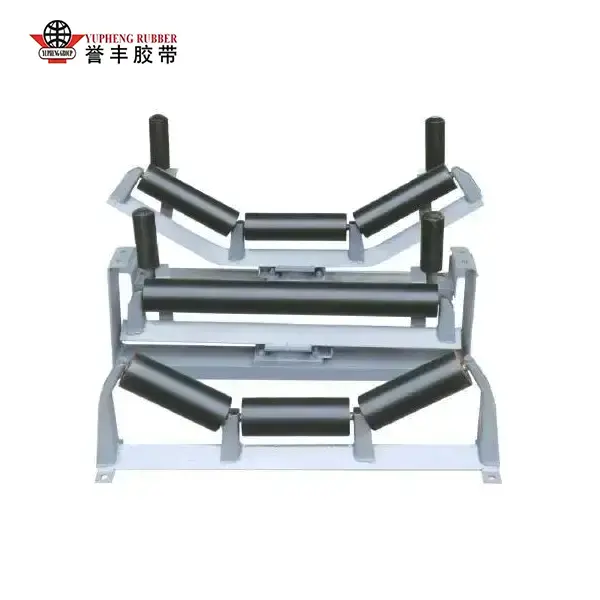

Selbstausrichtende Spannrolle zurückgeben
