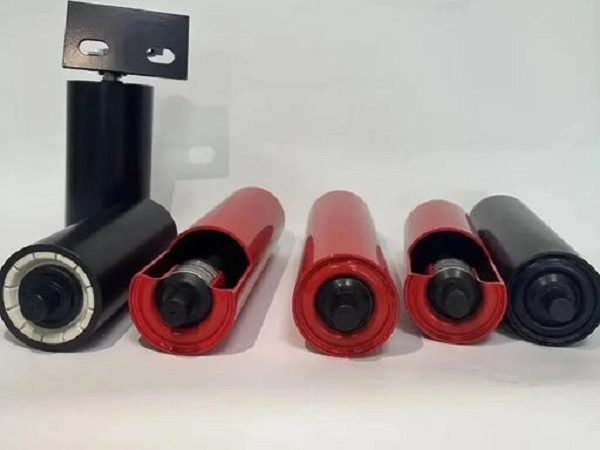

Direkt ab Werk erhältliche Förderrolle mit hoher Tragfähigkeit und gleichmäßiger Rotation
YUFENGFörderrolle, auch Förderrolle genannt, ist ein tragendes und führendes Bauteil, das in Bandförderanlagen eingesetzt wird. Es unterstützt das belastete Band, reduziert den Laufwiderstand und trägt dazu bei, eine stabile Bandbewegung während des kontinuierlichen Materialtransports aufrechtzuerhalten.
YUFENG fertigt industriell RollenVerwendung dickwandiger Stahlrohre, Vollwellen, Präzisionslager und mehrschichtiger Dichtungsstrukturen. Die Produktpalette umfasst Standard-Stahlwalzen, HDPE-Korrosionsschutzwalzen, PU-Schlagwalzen, Muldenwalzen, Rücklaufwalzen, selbstausrichtende Walzen und spiralförmige selbstreinigende Walzen für Bergbau, Zement, Häfen, Kraftwerke, Chemieanlagen und andere Anwendungen im Schüttgutumschlag.
Die Rollenkonfiguration sollte entsprechend der Bandbreite, der Materialklumpengröße, dem Ladeaufprall, der Betriebsumgebung und der Förderstruktur ausgewählt werden. YUFENG bietet verschiedene Durchmesser, Schalenmaterialien, Lagerkonfigurationen und Dichtungsstrukturen für projektspezifische Anforderungen.
Rollentypen nach Betriebszustand
Das Schalenmaterial und die Konstruktionskonstruktion wirken sich direkt auf die Tragfähigkeit, Korrosionsbeständigkeit, Stoßdämpfung und Lebensdauer der Rolle aus. YUFENG bietet verschiedene Rollenkonstruktionen für unterschiedliche Förderumgebungen.
| Rollentyp | Kernmerkmal | Anwendbare Arbeitsbedingungen |
|---|---|---|
| Förderrolle aus Kohlenstoffstahl | Hohe Tragfähigkeit, starke Schlagfestigkeit und stabile Betriebskosten | Bergbau, Zementwerke, Wärmekraftwerke und Transport schwerer Schüttgüter |
| Förderrolle aus HDPE-Kunststoff | Leicht, rostfrei, säure- und laugenbeständig mit geringem Laufgeräusch | Küstenhäfen, Chemiefabriken und feuchte Tagebauumgebungen |
| PU-verzögernde Schlagwalze | Elastische PU-Pufferringe absorbieren Materialstöße und reduzieren Bandschäden | Brecheraustragspunkte und Ladebereiche für stark stoßbelastetes Material |
Aufgrund ihrer strukturellen Festigkeit werden Kohlenstoffstahlrollen häufig für Schwerlasttransporte verwendet. HDPE-Walzen eignen sich besser dort, wo Korrosion, Salzsprühnebel oder Chemikalieneinwirkung ein Problem darstellen. PU-Schlagrollen werden an Ladepunkten positioniert, an denen große oder scharfe Materialien konzentrierte Schlagkräfte auf das Förderband ausüben können.
Rollenspezifikationen für verschiedene Fördersysteme
YUFENG liefert Standardwalzenaußendurchmesser von 76, 89, 108, 114, 133, 168, 194 und 219 mm. Die Rollen können an Förderbandbreiten von ca. 500–2400 mm angepasst werden, wobei Rollenlänge und Wandstärke entsprechend den Förderrahmenzeichnungen und Lastanforderungen erhältlich sind.
Das Rollensortiment ist mit gängigen DTII- und TD75-Förderstrukturen kompatibel und kann mit Gewebeförderbändern, Stahlseilförderbändern, Seitenwandförderbändern und Rohrförderbändern verwendet werden.

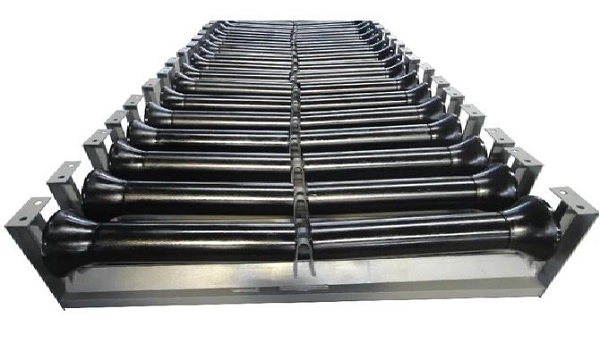

Konfigurationen
Trogtragwalze
Ein Muldenrollensatz besteht normalerweise aus drei Rollen, um eine 30°-, 35°- oder 45°-Tragemulde zu bilden. Es stützt das beladene Oberband und trägt dazu bei, die erforderliche Bandform für den Transport von Kohle, Sand, Kalkstein und anderen Schüttgütern beizubehalten.
PU-verzögernde Schlagwalze
Um den Walzenkörper herum sind PU-Elastikringe angebracht, um die Aufprallenergie an den Materialbelastungspunkten zu absorbieren. Dies reduziert den konzentrierten Aufprall auf das Förderband und eignet sich für den Brecheraustrag und andere Anwendungen mit hohem Abfall.
Selbstausrichtende Rolle
Selbstausrichtende Rollen verwenden Führungsrollen auf beiden Seiten, um die Bandabweichung während des Betriebs zu korrigieren. Sie werden üblicherweise auf langen Förderstrecken installiert, wo eine kontinuierliche Bandausrichtung wichtig ist, um Materialaustritt und Kantenverschleiß zu reduzieren.
Parallelwalze zurückführen
Eine Rücklaufrolle unterstützt das unbelastete Unterband auf seinem Weg zurück zum Antriebsabschnitt. Für herkömmliche Rücklaufabschnitte können standardmäßige Parallelrollen verwendet werden, während V-förmige Rücklaufanordnungen eine zusätzliche Unterstützung der Bandführung bieten können.
HDPE-Korrosionsschutzwalze
Die HDPE-Hülle rostet nicht wie herkömmlicher Kohlenstoffstahl und bietet Beständigkeit gegen Salznebel, Feuchtigkeit und ausgewählte chemische Medien. Es eignet sich für Küstenterminals, Chemiefabriken und andere korrosive Betriebsumgebungen.
Selbstreinigende Spiralwalze
Die spiralförmige Rollenoberfläche hilft, klebrigen Ton, nassen Sand und andere Materialien zu entfernen, die am Band haften könnten. Diese Konstruktion kann die Materialansammlung um die Walze reduzieren und das Risiko eines Walzenstaus bei Nassförderanwendungen verringern.
Materialien und Rollenstruktur
YUFENG wählt Rollenmantel, Welle, Lager und Dichtungskomponenten entsprechend der erwarteten Belastung und Betriebsumgebung aus. Die Kombination dieser Komponenten bestimmt den Laufwiderstand, die Dichtleistung und die Lebensdauer der Walze.
Rollengehäuse
Für Rollen aus Kohlenstoffstahl kann Q235-Stahlrohr verwendet werden, während für Rollen aus HDPE reines HDPE-Material verwendet wird. Für Anwendungen, die zusätzliche Korrosionsbeständigkeit erfordern, ist auch eine Schalenkonstruktion aus Edelstahl 304 erhältlich.
Rollenwelle
Für Standard-Hochleistungskonstruktionen wird eine massive kaltgezogene Stahlwelle 45# verwendet. Der massive Schaft bietet Widerstand gegen Biegung und Verformung bei Dauerbelastung.
Lager
Rillenkugellager mit C3-Spiel sorgen für eine gleichmäßige Rotation. Inländische Hochpräzisionslager und importierte SKF- oder FAG-Lager können je nach Projektanforderungen ausgewählt werden.
Dichtungssystem
Die Walze kann eine Mehrkanal-Nylon-Labyrinthstruktur in Kombination mit Gummikontaktdichtungen verwenden. Die Dichtungsanordnung soll das Eindringen von Staub und Wasser in den Lagerhohlraum reduzieren und das Schmierfett um das Lager herum zurückhalten.
Benutzerdefinierte Rollenoptionen
Unterschiedliche Förderprojekte erfordern unterschiedliche Rollenabmessungen und -konfigurationen. YUFENG kann die Walze je nach Bandbreite, Rahmenabmessungen, Materialeigenschaften und Umgebungsbedingungen anpassen.
Schalenmaterial
Zu den verfügbaren Optionen gehören Q235-Kohlenstoffstahl, HDPE und Edelstahl 304 für unterschiedliche Belastungs- und Korrosionsanforderungen.
Oberflächenbehandlung
Zu den Oberflächenoptionen gehören elektrostatische Pulverbeschichtung, Feuerverzinkung und vollständige PU-Beschichtung. Je nach Korrosions-, Schlag- und Serviceanforderungen kann die passende Behandlung ausgewählt werden.
Dichtungsstruktur
Für Anwendungen mit unterschiedlicher Staub- und Wasserbelastung stehen Doppel- und Dreifach-Verbundlabyrinthdichtungsstrukturen zur Verfügung.
Lagerkonfiguration
Je nach erforderlicher Betriebsleistung und Projektbudget können inländische Hochpräzisionslager oder importierte SKF/FAG C3-Lager spezifiziert werden.
Besondere Arbeitsbedingungen
Für den speziellen Untertagebergbau und andere anspruchsvolle Umgebungen können Niedertemperatur-, flammhemmende und antistatische Rollenkonfigurationen geliefert werden.
Unterstützendes Zubehör
YUFENG kann auch passende Rollenhalterungen und Stützrahmen entsprechend der Förderstruktur liefern, was die Komponentenanpassung während der Systeminstallation vereinfacht.
Rollenleistung für Dauerbetrieb
Förderrollen arbeiten kontinuierlich, während das Band läuft, daher sind Lagerschutz, Rotationswiderstand und Konzentrizität wichtige Kaufaspekte. YUFENG verwendet kontrollierte Bearbeitungs- und Montageprozesse, um eine konsistente Rollengeometrie und Laufleistung aufrechtzuerhalten.
| Leistungselement | Standardanforderung | Teststandard |
|---|---|---|
| Rotationswiderstandskoeffizient | ≤0,008 | ISO 15365 |
| Staub- und Wassereintrittsklasse | IP65 | IP-Teststandard |
| Nennlastlebensdauer | ≥30.000 Arbeitsstunden | Werksseitiger beschleunigter Alterungstest |
| Konzentrizität des Rollenmantels | ≤0,5 mm | Messuhrtest |
| Lagernde Anti-Aging-Zeit | ≥5.000 h Hochtemperaturtest | Interner Labortest |
| Axiale statische Tragfähigkeit | 1,5-fache Nennlast ohne Verformung | Statischer Drucktest |
Die tatsächliche Leistung hängt vom Rollendurchmesser, der Manteldicke, der Lagerauswahl, der Last, der Bandgeschwindigkeit und der Betriebsumgebung ab. Entsprechend der gewählten Rollenkonfiguration können Werkstestdaten bereitgestellt werden.

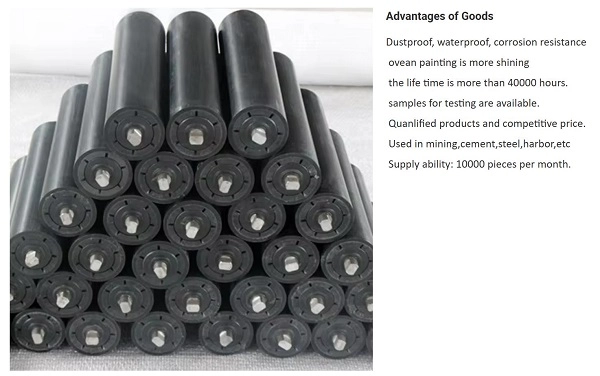

Qualitätskontroll- und Herstellungsstandards
YUFENG-Förderrollen werden gemäß den geltenden Förderausrüstungsanforderungen und relevanten internationalen und nationalen Standards hergestellt, einschließlich CEMA, GB/T 10595 und ISO 15365. Anwendbare Bergbau- und Exportprodukte können auch mit entsprechenden Inspektions- und Zertifizierungsdokumenten geliefert werden.
Die verfügbare Qualitätsdokumentation kann je nach Walzenkonfiguration und Zielmarkt die ISO 9001-Qualitätsmanagementzertifizierung, CE-Dokumentation, SGS-Rohstoffinspektionsberichte, Sicherheitstestdokumentation für Kohlengruben sowie werkseitige Rotationswiderstands- und Lebensdauertestberichte umfassen.
Rohmaterialprüfung vor der Montage
Die Zuverlässigkeit der Rollen hängt stark von der Qualität der Stahlrohr-, Wellen-, Lager- und Dichtungskomponenten ab. YUFENG prüft eingehende Materialien, bevor sie in den Montageprozess gelangen, um das Risiko eines vorzeitigen Lagerausfalls, einer Wellenverformung und Gehäusedefekten zu verringern.
Inspektion von Stahlrohren
Stahlrohre werden auf Maßhaltigkeit und Strukturqualität geprüft. Minderwertige dünnwandige oder ungeeignete Recyclingrohre werden für die Standardproduktion von Schwerlastwalzen nicht akzeptiert.
Welleninspektion
Vollwellen werden auf Abmessungen und Bearbeitungsgenauigkeit geprüft, um die korrekte Lagerpositionierung und Rollenkonzentrizität aufrechtzuerhalten.
Lagerinspektion
Vor dem Zusammenbau werden die Lager auf Rotationseigenschaften und geltende Leistungsanforderungen überprüft.
Montageinspektion
Fertige Walzen werden vor der Freigabe einem Rotationswiderstandstest und entsprechenden Stichprobenprüfungen unterzogen. Dies hilft, abnormale Laufwiderstände, Dichtungsprobleme oder Montageabweichungen vor dem Versand zu erkennen.

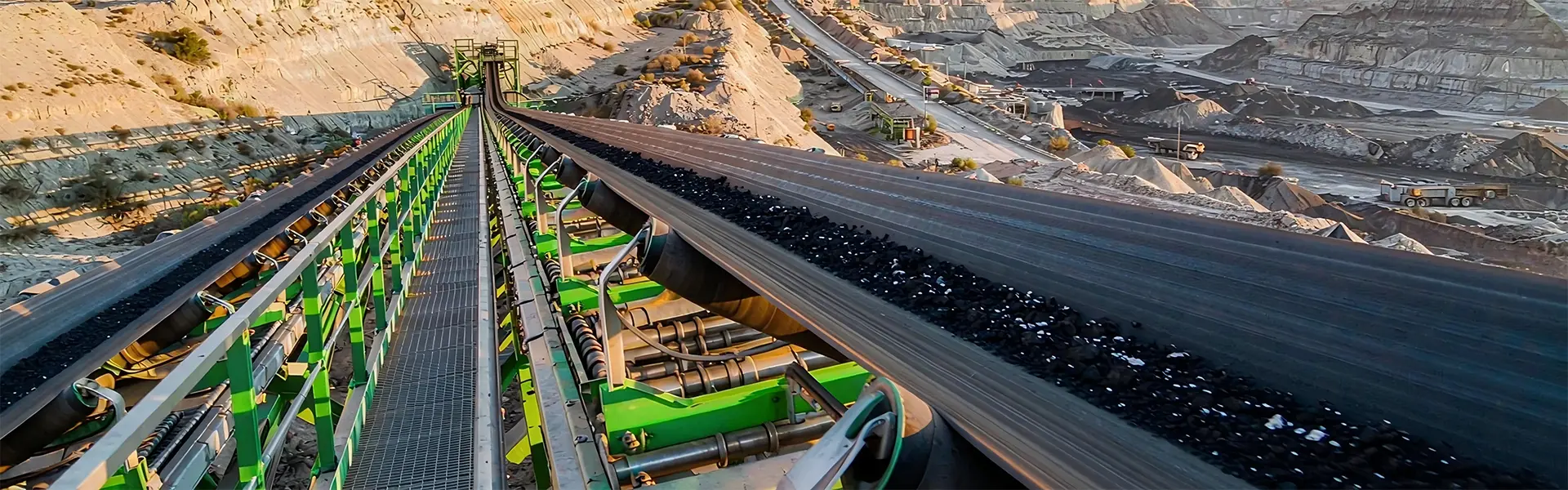

Anwendungen in der Schüttgutförderung
YUFENG Roller wurde für Bandfördersysteme entwickelt, die in Branchen eingesetzt werden, in denen eine kontinuierliche Handhabung von Schüttgütern erforderlich ist. Rollentyp und -material werden je nach Förderumgebung und Bandstruktur ausgewählt.
Bergbau und Steinbrüche
Trogrollen, Prallrollen und selbstausrichtende Rollen aus Kohlenstoffstahl werden für Kohle-, Erz-, Kalkstein- und Zuschlagstofffördersysteme mit schweren Lasten und hoher Materialbelastung eingesetzt.
Zement und Baustoffe
Rollen unterstützen den kontinuierlichen Transport von Kalkstein, Klinker, Sand, Kies und anderen abrasiven Materialien durch die Zerkleinerungs- und Zementproduktionslinien.
Häfen und Massengutterminals
HDPE-Korrosionsschutzrollen können für Küstenumgebungen ausgewählt werden, in denen Feuchtigkeit und Salznebel die Korrosion herkömmlicher Stahlkomponenten beschleunigen können.
Chemieanlagen
Rollenkonstruktionen aus HDPE oder Edelstahl können in Betracht gezogen werden, wenn Förderkomponenten Feuchtigkeit oder ausgewählten korrosiven chemischen Umgebungen ausgesetzt sind.
Energie- und Industrieanlagen
Hochleistungsstahlrollen und Prallrollen können je nach Temperatur und Materialeigenschaften Kohle-, Asche-, Schlacken- und andere Schüttguttransportsysteme unterstützen.
Installation und Rollenaustausch
YUFENG-Förderrollen verfügen über eine praktische Wellen- und Halterungsstruktur, die eine routinemäßige Installation und einen routinemäßigen Austausch ohne komplexe Änderungen am Förderrahmen ermöglicht.
Neue Förderanlage
Die Rollenstützböcke werden entsprechend dem Konstruktionsabstand am Förderbandrahmen befestigt. Anschließend werden die Rollenwellen an den Befestigungslöchern der Halterung ausgerichtet und mit den angegebenen Stiften oder Schrauben befestigt. Die fertige Walze sollte sich frei und ohne ungewöhnlichen Widerstand drehen können.
Austausch der verschlissenen Rolle
Vor Wartungsarbeiten muss der Förderer angehalten und von der Stromquelle getrennt werden. Nach dem Entfernen der Wellensicherungskomponenten kann die beschädigte Rolle entfernt und durch eine neue Einheit ersetzt werden. Bevor der Förderer wieder in Betrieb genommen wird, sollte die Drehung überprüft werden.
Prallwalzen-Layout
Für die Beladebereiche von Brechern können drei bis fünf Gruppen von PU-Schlagwalzen im Umkreis von etwa 5 m um den Beladepunkt angeordnet werden, um die Aufprallkräfte zu verteilen und konzentrierte Bandschäden zu reduzieren.
Passende Fördersystemprodukte
YUFENG supplies rollers together with other bulk material handling components for projects requiring coordinated procurement. Matching products can be selected according to the same conveyor design and operating conditions.
Förderbandserie
Zu den verfügbaren Bändern gehören Gewebeförderbänder, Stahlseilförderbänder, Seitenwandförderbänder, Rohrförderbänder, gemusterte Bänder und Bänder mit rauer Oberseite.
Rollenzubehör
Passende Trog-, Rücklauf-, Pendel- und Prallrollenhalterungen sowie Stützböcke können entsprechend der Förderrahmenkonfiguration geliefert werden.
Gummizubehör
Für die Installation und Wartung von Förderbändern stehen verschleißfeste Gummiplatten, Förderbandeinfassungen, Reparaturkleber und Flickmaterialien zur Verfügung.
HDPE-Pipeline-Produkte
HDPE-Wasserrohre und Baggerrohre können für den Transport von Hilfsflüssigkeiten in Bergbau- und Industrieprojekten geliefert werden.
Kundenspezifische Verarbeitung
Rollendurchmesser, Wandstärke, Wellenabmessungen und Dichtungsstruktur können gemäß Kundenzeichnungen und Anforderungen an die Betriebsbedingungen angepasst werden.
Verpackung für den internationalen Versand
YUFENG verwendet je nach Rollendurchmesser, Gewicht und Material unterschiedliche Verpackungsstrukturen, um Kollisionen, Feuchtigkeit und Oberflächenschäden während des Transports zu reduzieren.

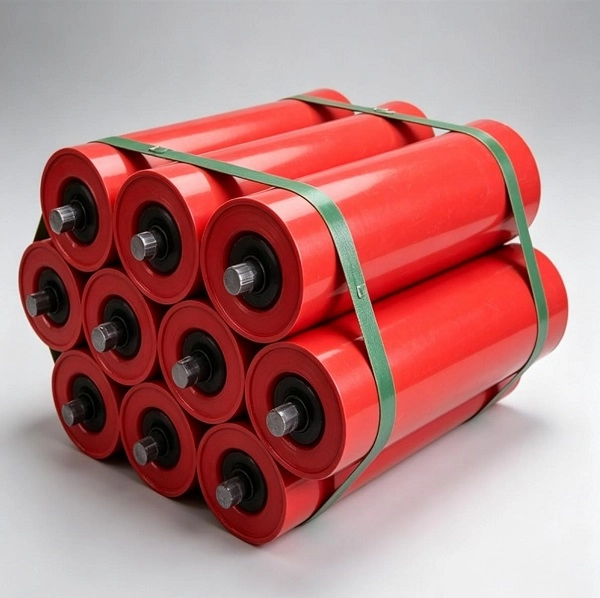

Rollen mit kleinem Durchmesser
76-, 89- und 108-mm-Rollen können mit Stahldraht gebündelt, an beiden Wellenenden mit Schutzkappen versehen und in Holzkisten verpackt werden.
Rollen mit großem Durchmesser
168, 194 und 219 mm schwere Rollen können auf Holzpaletten angeordnet, mit Schutzfolie umwickelt und für den Containertransport gesichert werden.

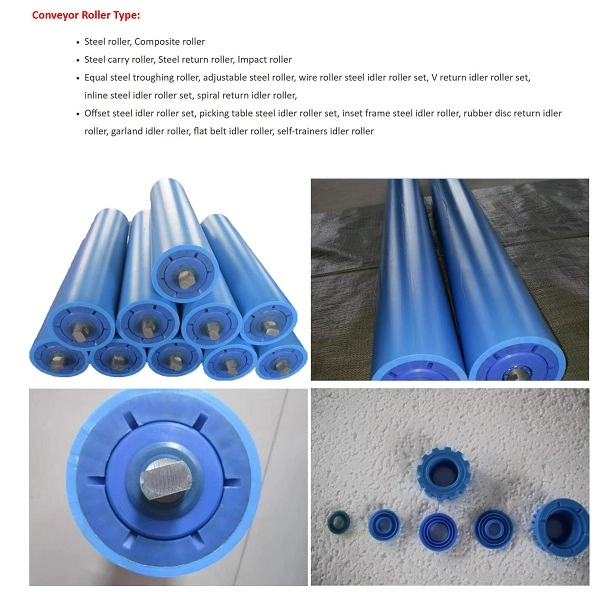

HDPE-Rollen
HDPE-Rollen können mit Polstermaterialien getrennt werden, um Oberflächenkollisionen und Verformungen während der Handhabung zu reduzieren.
Speicheranforderungen
Rollen sollten horizontal auf Paletten mit einer empfohlenen Stapelhöhe von nicht mehr als 1,2 m gelagert werden. Für die Lagerung im Freien sollte eine wasserdichte Abdeckung verwendet werden und eine längere Einwirkung von Regen und direkter Sonneneinstrahlung vermieden werden.
So wählen Sie die richtige Förderrolle aus
Für eine genaue Rollenauswahl sollten Käufer die passende Förderbandbreite, den erforderlichen Rollenaußendurchmesser, den Rollentyp, die Arbeitsumgebung, die Materialeigenschaften und die Bestellmenge angeben. Bei Stoßanwendungen sind auch die Größe der Materialklumpen und die Ladehöhe wichtig, da sie die erforderliche Stoßabsorptionsfähigkeit bestimmen.
YUFENG kann basierend auf diesen Betriebsparametern eine geeignete Rollenkonfiguration empfehlen und ein Werksangebot gemäß der bestätigten Spezifikation erstellen.
Unterstützung bei der Herstellung von YUFENG-Walzen
YUFENG stellt Industrierollen und zugehörige Komponenten für den Schüttguttransport für Bergbau-, Zement-, Hafen-, Chemie- und andere Förderanwendungen her. Die Produktpalette umfasst Standard-Stahlrollen, HDPE-Rollen, PU-Schlagrollen und spezielle Rollenkonfigurationen für unterschiedliche Förderkonstruktionen.
Für Großbestellungen bietet YUFENG Spezifikationsbestätigung, maßgeschneiderte Verarbeitung, Rohstoffinspektion, Werkstests, Exportverpackung und technischen Support. Für eine koordinierte Projektbeschaffung können Förderrollen auch zusammen mit Förderbändern, Halterungen, Gummizubehör und HDPE-Rohrleitungsprodukten geliefert werden.
Fordern Sie ein Roller-Angebot an
Um ein genaues Angebot zu erhalten, geben Sie bitte die passende Förderbandbreite, den Rollenaußendurchmesser, den Rollentyp (z. B. Trog, Prallrolle, selbstausrichtende Rolle oder Rücklaufrolle), die Arbeitsumgebung, die Gesamtmenge und den Zielhafen an. Falls verfügbar, können zur Spezifikationsanpassung auch Förderrahmenzeichnungen oder vorhandene Rollenabmessungen bereitgestellt werden.
Globale YUFENG-Kontaktinformationen
E-Mail: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Fabrikadresse:Dorf Xiagou, ETDZ, Qingdao, Shandong, China
