Selbstausrichtende Spannrolle zurückgeben

Die aus präzisionsgefertigten Stahlkonstruktionen und leistungsstarken abgedichteten Lagern gefertigte Return Self-Aligning Idler bietet robuste Schlagfestigkeit, zuverlässigen Staub- und Wasserschutz und stabile Leistung unter rauen Arbeitsbedingungen, von staubigen Tagebauminen bis hin zu feuchten Hafenterminals an der Küste. Es ist vollständig kompatibel mit Förderlinien für den Bergbau, den Hafenumschlag, die Metallurgie, die Zementproduktion und den Transport chemischer Massengüter und passt zu einer Vielzahl von Bandbreiten und Lastklassen.

Unser Werk bietet sowohl serienmäßige Standardspezifikationen als auch maßgeschneiderte kundenspezifische Dienstleistungen mit strengen Werksinspektionsprotokollen und vollständiger Qualitätsdokumentation, um eine lange Lebensdauer und niedrige Wartungskosten zu gewährleisten. Für Käufer und Ingenieure aus Übersee, die eine dauerhafte und kostengünstige Modernisierung des Fördersystems anstreben, bietet diese Komponente eine praktische Lösung zur Verbesserung der Betriebsstabilität und zur Senkung der langfristigen Betriebskosten.

Produktdefinition und Funktionsprinzip

Automatische Bandverfolgung für Rückförderabschnitte

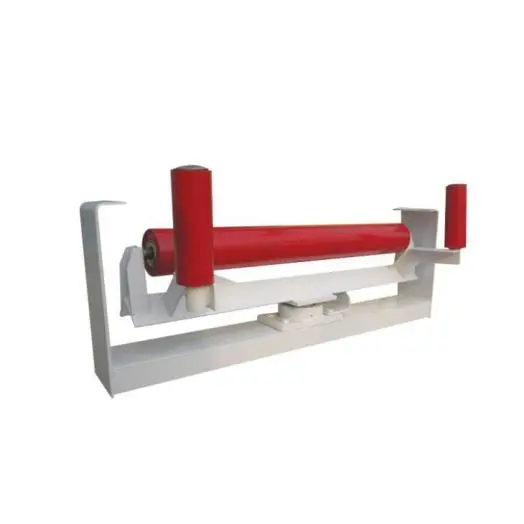

Die selbstausrichtende Rücklaufrolle von YUFENG ist eine spezielle Funktionsrolle, die für die Rücklaufseite von Bandfördersystemen entwickelt wurde. Im Gegensatz zu festen Umlenkrollen, die nur eine passive Bandunterstützung bieten, verwendet es eine Schwenkhalterung und einen automatischen Ausrichtungsmechanismus. Wenn sich das Band aufgrund ungleichmäßiger Belastung, Installationsabweichung oder Materialaufprall von der Mittellinie entfernt, dreht sich die Spanneinheit unter der seitlichen Bandkraft und erzeugt eine Führungskraft, die dazu beiträgt, das Band wieder in seine normale Laufposition zu bringen.

Reduzierte manuelle Ausrichtung und Ausfallzeiten des Förderers

Der automatische Verfolgungsmechanismus reduziert die Notwendigkeit häufiger manueller Bandkorrekturen und hilft den Wartungsteams, den Arbeitsaufwand zu senken und ungeplante Stillstände aufgrund starker Bandwanderung zu verhindern. Der modulare Aufbau vereinfacht zudem die Installation und den Austausch, sodass die Tragrolle ohne große bauliche Veränderungen an bestehenden Förderanlagen nachgerüstet werden kann.

Konzipiert für die kontinuierliche Förderung von Schüttgütern

Die selbstausrichtende Rücklaufrolle eignet sich besonders für feste Mittel- und Langstreckenförderer, die unter schweren Lasten und langen Arbeitszyklen betrieben werden. Durch die Unterstützung der Steuerung der Bandbewegung kann es den Verschleiß der Bandkanten, Beschädigungen der Umlenkrollen und Materialverschüttungen reduzieren, was es zu einem praktischen Upgrade für Schüttguthandhabungssysteme macht, die auf einen stabilen Betrieb und niedrigere Wartungskosten ausgerichtet sind.

Material- und Herstellungsprozess

Robuste Rollenrohrkonstruktion

YUFENG wählt qualifizierte Rohstoffe von zugelassenen inländischen und internationalen Lieferanten aus. Das Walzenrohr ist aus hochpräzisem nahtlosem Stahlrohr mit gleichmäßiger Wandstärke gefertigt. Je nach Anwendungsfall kann die Oberfläche mit Industrielack oder einer verschleißfesten Gummierung versehen werden, um einen geeigneten Abrieb- und Korrosionsschutz zu gewährleisten.

Abgedichtetes Lagersystem für raue Umgebungen

Hochpräzise Rillenkugellager werden mit einer mehrstufigen Labyrinth-Dichtungsstruktur kombiniert, um das Eindringen von Staub, Feuchtigkeit und Materialpartikeln in die Lagerkammer zu verhindern. Diese Konfiguration unterstützt eine gleichmäßige Rotation und einen geringen Laufwiderstand in staubigen, feuchten und im Freien befindlichen Förderumgebungen.

Verstärkte Schwenkhalterung

Die Stützhalterung wird durch Stanz- und Schweißverfahren aus Kohlenstoffstahl hergestellt. Zur Verbesserung der Korrosionsbeständigkeit und der strukturellen Haltbarkeit im Langzeitbetrieb im Freien können Sprühlackierung oder Feuerverzinkung angewendet werden.

Präzisions-Schwenkmechanismus

Der Drehzapfen nutzt eine präzisionsgefertigte Schaft- und Hülsenstruktur, um eine reibungslose Bewegung des Rahmens und eine reaktionsschnelle Ausrichtung zu gewährleisten. Eine präzise Bearbeitung hilft, ein Anhaften zu verhindern und sorgt für eine gleichmäßige Bandführungsleistung während des kontinuierlichen Förderbetriebs.

Mehrstufige Qualitätsprüfung

YUFENG wendet während des gesamten Herstellungsprozesses eine Qualitätskontrolle an. Rollenkomponenten werden vor dem Zusammenbau einer Prüfung auf dynamisches Gleichgewicht, Koaxialität und Rotationswiderstand unterzogen, während fertige selbstausrichtende Rücklaufrollen vor dem Versand auf Tragfähigkeit, Dichtungsleistung und simulierte Abweichungskorrektur getestet werden. Produktionschargen sind von der Rohmaterialprüfung bis zur endgültigen Lieferung rückverfolgbar, um eine gleichbleibende Qualität bei Großbestellungen sicherzustellen.

Standardbasierte Produktion und Chargenrückverfolgbarkeit

Herstellungs- und Inspektionsverfahren werden gemäß den geltenden ISO- und GB/T-Anforderungen kontrolliert. YUFENG führt Produktionsaufzeichnungen und Inspektionsdaten für jede Charge und unterstützt so die Qualitätsüberprüfung und eine konsistente Versorgung für Fördersystemintegratoren und industrielle Einkäufer.

Leistungsvorteile und Feldtestvergleich

Um die tatsächliche Betriebsleistung des Produkts zu überprüfen, führten wir einen 6-monatigen kontinuierlichen Feldverfolgungstest auf einer Hochleistungs-Förderstrecke für Kohlebergwerke durch, die 16 Stunden am Tag in Betrieb war und Rohkohle mit einer durchschnittlichen Partikelgröße von 50–300 mm transportierte. Der Test verglich das Produkt mit gewöhnlichen Umlenkrollen mit fester Rückführung unter identischen Arbeitsbedingungen und die Daten zeigen deutliche Leistungslücken bei der Betriebsstabilität und der Kontrolle der Wartungskosten:

Durch den automatischen Ausrichtungsmechanismus und das optimierte Strukturdesign reduziert das Produkt die seitliche Abweichung des Förderbandes erheblich, wobei der Bandkantenverschleiß im Vergleich zu herkömmlichen Tragrollen um mehr als 75 % reduziert wird. Durch eine stabile Bandführung wird das Verschütten von Material während des Transports effektiv reduziert, wodurch Materialverschwendung und Reinigungsaufwand vor Ort vermieden werden. Gleichzeitig werden die Auswirkungen von Abweichungen auf den Förderrahmen und andere Hilfskomponenten verringert.

Im Hinblick auf die Wartung reduziert das Produkt die Häufigkeit manueller Einstellungen und des Austauschs von Teilen erheblich und weist eine durchschnittliche Lebensdauer auf, die mehr als doppelt so hoch ist wie die von Standardalternativen. Diese Leistungsverbesserung kann Unternehmen effektiv dabei helfen, die täglichen Betriebs- und Wartungskosten zu senken und die Gesamtbetriebseffizienz des Fördersystems zu verbessern.

Anwendungsfälle aus der Praxis

Südostasiatischer Kohletagebau

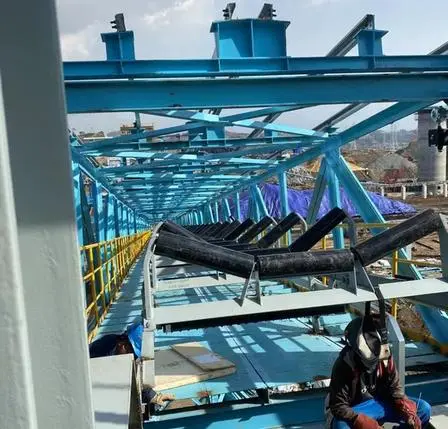

Die YUFENG Return Self-Aligning Idler wurde auf einem 2,3 km langen Festförderer mit einer Bandbreite von 1400 mm und einer Förderkapazität von 1800 t/h installiert. Das System wurde unter staubigen, hohen Temperaturen und hohen Belastungsbedingungen betrieben, wo häufige Bandabweichungen zuvor zwei bis drei manuelle Anpassungen pro Woche erforderten.

Verifizierte Verbesserung der Bandverfolgung

Nach der Installation und Inbetriebnahme konnte die Riemenabweichung auf etwa 15 mm kontrolliert werden, während die manuelle Einstellungshäufigkeit auf etwa einmal pro Monat sank. Die Lebensdauer des Förderbandes wurde um etwa 60 % verlängert, wodurch routinemäßige Korrekturarbeiten und der Bedarf an Bandaustausch reduziert wurden.

Langfristiger Dauerbetrieb

Nach drei Jahren Dauerbetrieb blieben die Tragrollen in einem stabilen Betriebszustand, ohne dass Lagerfresser oder strukturelle Verformungen gemeldet wurden. Sie erfüllten die täglichen Produktionsanforderungen des Kunden und zeigten zuverlässige Leistung unter anspruchsvollen Förderbedingungen in der Mine.

Hafen-, Zement- und Metallurgieanwendungen

Selbstausrichtende Rücklaufrollen von YUFENG werden auch in europäischen Hafenförderanlagen für Massengüter sowie in inländischen Zement- und Metallurgie-Fördersystemen für den Transport von Kohle, Erz, Kies und Kalkstein eingesetzt. Diese Anwendungen profitieren von einer reaktionsschnellen Ausrichtung, einem stabilen Betrieb und weniger Unterbrechungen aufgrund von Bandabweichungen.

Unterstützung bei der Projektverifizierung

Zur Kundenbewertung und Projektgenehmigung kann YUFENG vor Ort Installationsfotos, Betriebsaufzeichnungen und relevante Projektreferenzmaterialien zur Verfügung stellen, um Käufern bei der Beurteilung der Produkteignung vor der Massenbeschaffung zu helfen.

Vollständige Spezifikationsparameter für die selbstausrichtende YUFENG-Rücklaufrolle

Wir unterstützen die Produktion in Originalgröße und die kundenspezifische Verarbeitung von Förderrollenprodukten und decken mehrere Spezifikationen ab, um sie an unterschiedliche Bandbreiten und Lastanforderungen anzupassen. Die Kernparameter sind wie folgt:

Warum YUFENG wählen?

Direkte Fertigung und stabile Versorgung

YUFENG ist ein professioneller Hersteller von Förderkomponenten mit kompletter Produktionsausrüstung und standardisierten Prüfverfahren. Mit mehr als 10 Jahren fokussierter Produktions- und Exporterfahrung bieten wir Direktlieferungen ab Werk und eine stabile Serienproduktion für internationale Förderprojekte.

Anwendungsorientiertes Produktdesign

Unsere selbstausrichtende Rücklaufrolle wurde für häufig auftretende Probleme auf der Rücklaufseite entwickelt, wie z. B. Bandwandern, ungleichmäßige Abnutzung und häufige manuelle Einstellungen. Die automatische Ausrichtungsstruktur trägt dazu bei, die Bandlaufstabilität zu verbessern und gleichzeitig den routinemäßigen Wartungsaufwand zu reduzieren.

Konsequente Qualitätskontrolle

Produktion und Inspektion folgen den geltenden nationalen und internationalen Branchenanforderungen. Rohstoffe, Bearbeitung, Montage und fertige Spannrollen unterliegen kontrollierten Qualitätsverfahren, um eine gleichbleibende Leistung bei kundenspezifischen und Großaufträgen sicherzustellen.

Flexible Spezifikationsanpassung

YUFENG unterstützt kundenspezifische Abmessungen, Rollenkonfigurationen und Oberflächenbehandlungen je nach Förderbandbreite, Lastbedingungen und Installationsanforderungen. Dies ermöglicht es Kunden, vorhandene Umlenkrollen ohne unnötige Systemänderungen auszutauschen.

Lösungen für besondere Arbeitsbedingungen

Für anspruchsvolle Anwendungen mit Korrosion, erhöhten Temperaturen oder Flammschutzanforderungen kann YUFENG gezielte Material-, Dichtungs- und Oberflächenbehandlungsoptionen anbieten, die an die tatsächliche Betriebsumgebung angepasst sind.

Technischer Support von der Auswahl bis zum Betrieb

Wir bieten Parameterberatung, Spezifikationsabstimmung, direkte Angebote ab Werk und technische Kundendienstberatung und unterstützen Förderbandbetreiber und Systemintegratoren bei der Auswahl geeigneter selbstausrichtender Tragrollen und der Aufrechterhaltung eines zuverlässigen Langzeitbetriebs.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen einer selbstausrichtenden Rücklaufrolle und einer gewöhnlichen festen Rücklaufrolle?

A1: Der Hauptunterschied liegt im funktionalen Design. Feste Umlenkrollen bieten nur eine grundlegende Unterstützung für das Umlenkband, während dieses Produkt über einen schwenkbaren Ausrichtungsmechanismus verfügt, der die Bandabweichung während des Betriebs automatisch korrigiert. Es reduziert effektiv den manuellen Einstellaufwand, verlangsamt den Verschleiß der Bandkanten und eignet sich besser für Schwerlastförderstrecken mittlerer und langer Distanzen, wodurch die Betriebs- und Wartungskosten gesenkt werden.

F2: Welche Anpassungsdienste unterstützen Sie für dieses Produkt?

A2: Wir unterstützen die Anpassung von Rollendurchmesser, Länge, Oberflächenbehandlung (Gummibeschichtung, Verzinkung), Halterungsstruktur und spezieller Materialanpassung entsprechend den tatsächlichen Arbeitsbedingungen. Alle kundenspezifischen Produkte werden gemäß Industriestandards hergestellt und umfassenden Werkstests unterzogen, um die Anpassungsfähigkeit an die Betriebsumgebungen vor Ort sicherzustellen.

F3: Wie hoch sind die Lebensdauer und der tägliche Wartungsbedarf?

A3: Unter normalen Arbeitsbedingungen und regelmäßiger Wartung hat das Produkt einen deutlich längeren Wartungszyklus als gewöhnliche feste Umlenkrollen. Die tägliche Wartung ist einfach: Durch regelmäßige Inspektion des Walzenrotationszustands, des Lagerdichtungsstatus und der Halterungsbefestigung können ungewöhnliche Schäden wirksam vermieden werden. Unser Werk bietet professionelle After-Sales-Beratung, um Kunden dabei zu helfen, unnötige Wartungskosten und Geräteausfallzeiten zu reduzieren.
