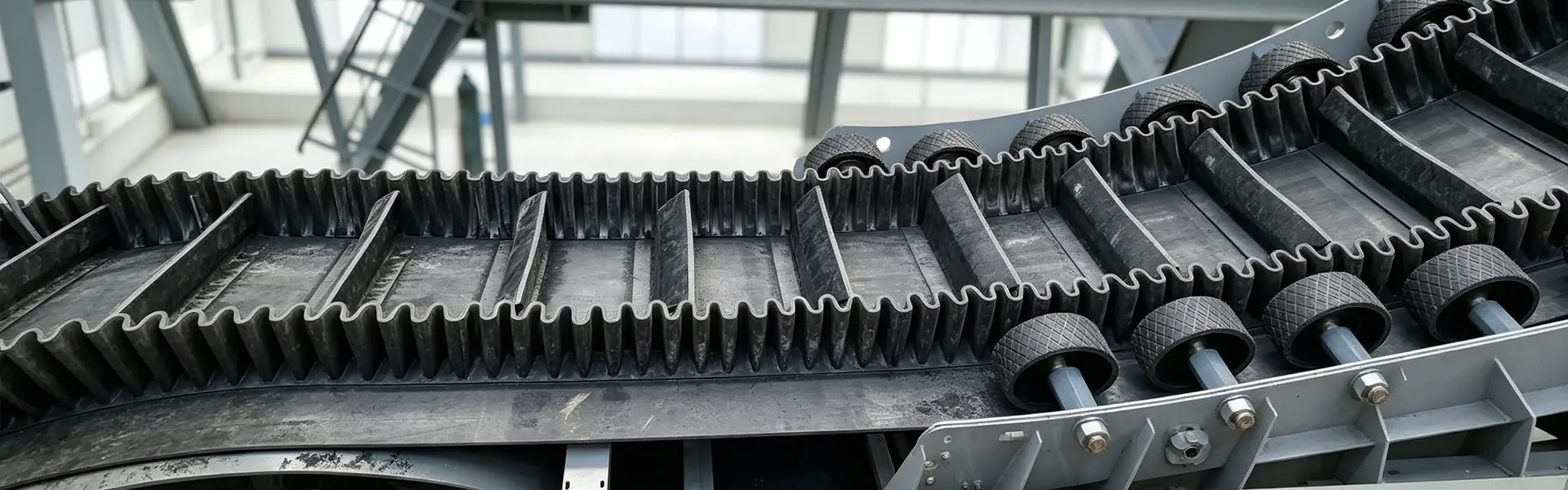

Stollen- und Seitenwandförderband zum Fabrikpreis für effiziente Schüttguthandhabung
YUFENG Stollen- und Seitenwandförderband, auch bekannt als gewelltes Seitenwandförderband oder Steilwinkelförderband, ist für den Transport von Schüttgütern konzipiert, bei denen herkömmliche Flachgurte keine ausreichende Hubhöhe bieten oder ein Zurückrollen des Materials verhindern können. Der Gürtel besteht aus einem Basisgürtel, gewellten Seitenwänden und Querstollen, die durch Heißvulkanisation integriert werden.
YUFENG bietet mit EP-Gewebe und Stahlseilen verstärkte Strukturen für unterschiedliche Förderentfernungen, Materialgewichte und Installationsanordnungen. Die verfügbaren Ausführungen unterstützen horizontale, geneigte und vertikale Förderung und eignen sich daher für Bergbau-, Zement-, Zuschlagstoff-, Getreide-, Chemie- und andere Schüttguttransportanwendungen.
Klassifizierung von EP-Gewebe- und Stahlcord-Seitenwandgurten
EP-Gewebe-Seitenwand-Förderband
Die EP-Gewebekarkasse bietet gute Flexibilität, geringe Dehnung und stabile Zugleistung. Es eignet sich für mittelschwere Fördersysteme mit relativ kurzen oder mittleren Förderstrecken, einschließlich Zementwerken, Getreideverarbeitungsanlagen und Zuschlagstoffproduktionslinien.
Stahlseil-Seitenwandförderband
Die Stahlkordkarkasse bietet eine höhere Zugfestigkeit und eine geringere bleibende Dehnung als Gewebestrukturen. Es ist für Hochleistungsanwendungen konzipiert, die eine größere Förderstrecke, Hubhöhe und Materialkapazität erfordern, insbesondere im Bergbau und in großen Schüttguthandhabungssystemen.
| Riementyp | Kernmerkmal | Anwendbare Arbeitsbedingungen |
|---|---|---|
| Seitenwandgürtel aus EP-Gewebe | Flexibel, dehnungsarm, kostengünstig | Mittelkurzstrecken- und Mittellastförderung |
| Stahlkord-Seitenwandgürtel | Hohe Zugfestigkeit, extrem geringe Dehnung | Langstrecken- und Schwerlasttransport |
Je nach Hubhöhe, Bandlänge, Materialdichte, Stundenleistung und maximalem Förderwinkel sollte die passende Karkasse ausgewählt werden.

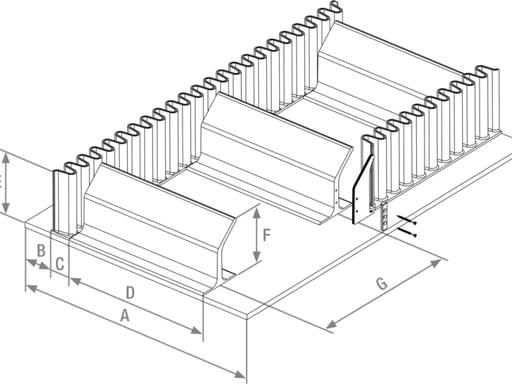

Seitenwandhöhe, Stollentyp und Größenoptionen

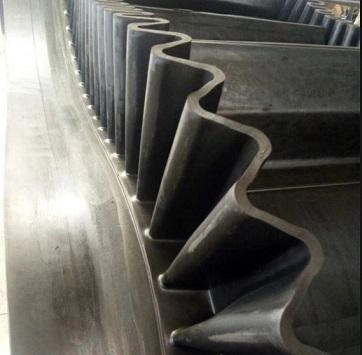

Seitenwandhöhe
YUFENG liefert gewellte Seitenwände in Höhen ab40 mm bis 500 mmDadurch kann die Bandstruktur an unterschiedliche Materialmengen und Förderkapazitäten angepasst werden.
Stollenkonfiguration

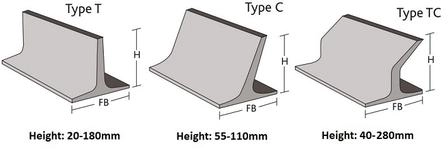

Es sind T-, C- und TC-Stollenkonfigurationen verfügbar. Die Stollenhöhe kann individuell angepasst werden20 mm bis 460 mm, wobei der Abstand je nach Materialbeschaffenheit und Förderwinkel angepasst wird.
Gürtelbreite und Karkassenqualität
Die verfügbaren Breiten von Stollen- und Seitenwandförderbändern reichen von300 mm bis 2000 mm, mit Gewebekarkassen EP100–EP1000 und Stahlseilkarkassen ST630–ST2000 für unterschiedliche Belastungsanforderungen erhältlich.
Funktionelle Seitenwandförderbandtypen
Allgemein verschleißfester Seitenwandgürtel
Die standardmäßige verschleißfeste Gummimischung ist für herkömmliche Schüttgüter wie Sand, Zuschlagstoffe, Kohle und Zementrohstoffe geeignet. Der normale Betriebstemperaturbereich beträgt ca-20°C bis +60°C.
Flammhemmender, antistatischer Seitenwandgürtel
Diese Struktur kombiniert flammhemmende und leitfähige Eigenschaften für unterirdische Förderumgebungen, in denen Feuer und statische Elektrizität ein großes Sicherheitsrisiko darstellen. Passende Modelle können entsprechend gefertigt werdenMT/T668Anforderungen.
Hochtemperaturbeständiger Seitenwandgürtel
Hitzebeständiger Gummi auf EPDM-Basis wird zum Transport heißer Materialien wie Zementklinker und Hüttenschlacke verwendet. Geeignete Formulierungen können Materialtemperaturen bis ca180°C, abhängig von den tatsächlichen Betriebsbedingungen.
Ölbeständiger Seitenwandgürtel
Deckgummi auf NBR-Basis bietet Beständigkeit gegen Mineralöle, Schmiermittel und bestimmte chemische Medien und reduziert das Aufquellen und Reißen des Gummis in ölverschmutzten Arbeitsumgebungen.
Tieftemperaturbeständiger Seitenwandgürtel
Eine kälteflexible Gummimischung sorgt für Flexibilität bei Tieftemperaturanwendungen und kann für Förderumgebungen im Freien bis ca-40°C, abhängig von der konkreten Formulierung.
Seitenwandgürtel in Lebensmittelqualität
Bei Anwendungen mit Lebensmittelkontakt können geeignete ungiftige und leicht zu reinigende Materialien für Fördergeräte für Getreide, Obst, Gemüse und Lebensmittelverarbeitung verwendet werden. Das genaue Material und die Zertifizierung sollten entsprechend dem Zielmarkt und den Anwendungsanforderungen ausgewählt werden.
Strukturelle und funktionale Anpassung
Auswahl der Basiskarkasse
YUFENG bietet je nach Förderlast, Entfernung und Hubanforderungen mit Polyester-EP-Gewebe oder verzinktem Stahlseil verstärkte Grundgurte an.
Anpassung der Seitenwandhöhe
Zu den verfügbaren Seitenwandhöhen zählen:40, 60, 80, 100, 200, 300, 400 und 500 mm, mit anderen Abmessungen je nach Projektanforderungen verfügbar.
Stollentyp und -abstand
T-, C- und TC-Stollen können je nach Materialgröße, Förderwinkel und erforderlicher Tragfähigkeit ausgewählt werden.
Funktionelle Kautschukformulierung
Verschleißfeste, flammhemmende, hochtemperaturbeständige, ölbeständige und niedrigtemperaturbeständige Gummiformulierungen können für unterschiedliche Betriebsumgebungen konfiguriert werden.
Verstärkungsstruktur
Eine Querverstärkung kann hinzugefügt werden, um die Unterstützung des Basisbandes während des Rückhubs zu verbessern, während eine zusätzliche Querverstärkung aus Stahldraht für eine starke Materialbelastung konfiguriert werden kann.
Verarbeitung mit fester Länge
YUFENG unterstützt das Schneiden fester Längen und kundenspezifischer Abmessungen für kompakte Fördergeräte und projektspezifische Installationen.
Integrierte Vulkanisierung und Bandleistung
Einteilige Heißvulkanisation
Die Seitenwände, Stollen und der Basisgürtel werden durch Hochtemperaturvulkanisation integriert, anstatt sich nur auf eine Oberflächenklebung zu verlassen. Dies trägt dazu bei, die strukturelle Integrität bei wiederholtem Biegen und Rollenbetrieb aufrechtzuerhalten.

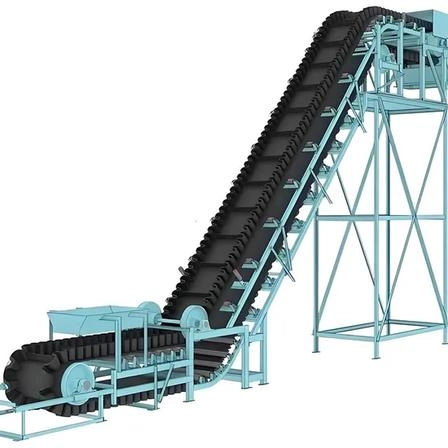

Vertikal- und Steilförderung

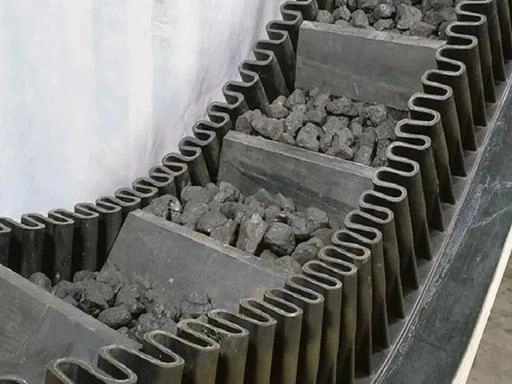

Die gewellten Seitenwände halten das Material seitlich fest, während die Stollen für Querhalt sorgen. Abhängig von der Anlagenkonfiguration und den Materialeigenschaften kann das Band für Steil- und Vertikalförderanwendungen eingesetzt werden.
Reduzierter Material-Rollback
Die Kombination aus Seitenwänden und Stollen bildet einzelne Materialtaschen und trägt so dazu bei, das Verrutschen und Verschütten von Material auf steilen Förderabschnitten zu reduzieren.
Flexibles Förderbandlayout
Seitenwandfördersysteme können für Horizontal-zu-Neigungs-, Z- und S-Typ-Layouts konfiguriert werden, wodurch möglicherweise der Bedarf an Zwischenübergabepunkten reduziert wird.
Karkassenauswahl für unterschiedliche Belastungen
EP-Strukturen eignen sich im Allgemeinen für Anwendungen mit mittlerer Belastung, während Stahlseilkonstruktionen eine höhere Zugfestigkeit für schwere und längere Fördersysteme bieten.
Rohstoff- und Fertigungskontrolle
Basiskarkasse
Hochfestes EP-Gewebe und hochfestes verzinktes Stahlseil werden entsprechend der erforderlichen Zugfestigkeitsklasse ausgewählt.
Seitenwand- und Stollengummi
Für Seitenwände und Stollen werden flexible Gummimischungen mit guter Biegeermüdungsbeständigkeit verwendet, um wiederholten Bewegungen um Riemenscheiben herum standzuhalten.
Abdeck- und Klebegummi
Je nach Verschleiß-, Öl- und Temperaturanforderungen kann reiner Naturkautschuk oder funktioneller Synthesekautschuk wie NBR und EPDM ausgewählt werden.
Verstärkungskomponenten
Querverstärkte starre Verstärkungen und reißfeste Stahldrahtkonstruktionen können in Sonderkonstruktionen integriert werden, bei denen zusätzliche Unterstützung oder Schlagfestigkeit erforderlich ist.

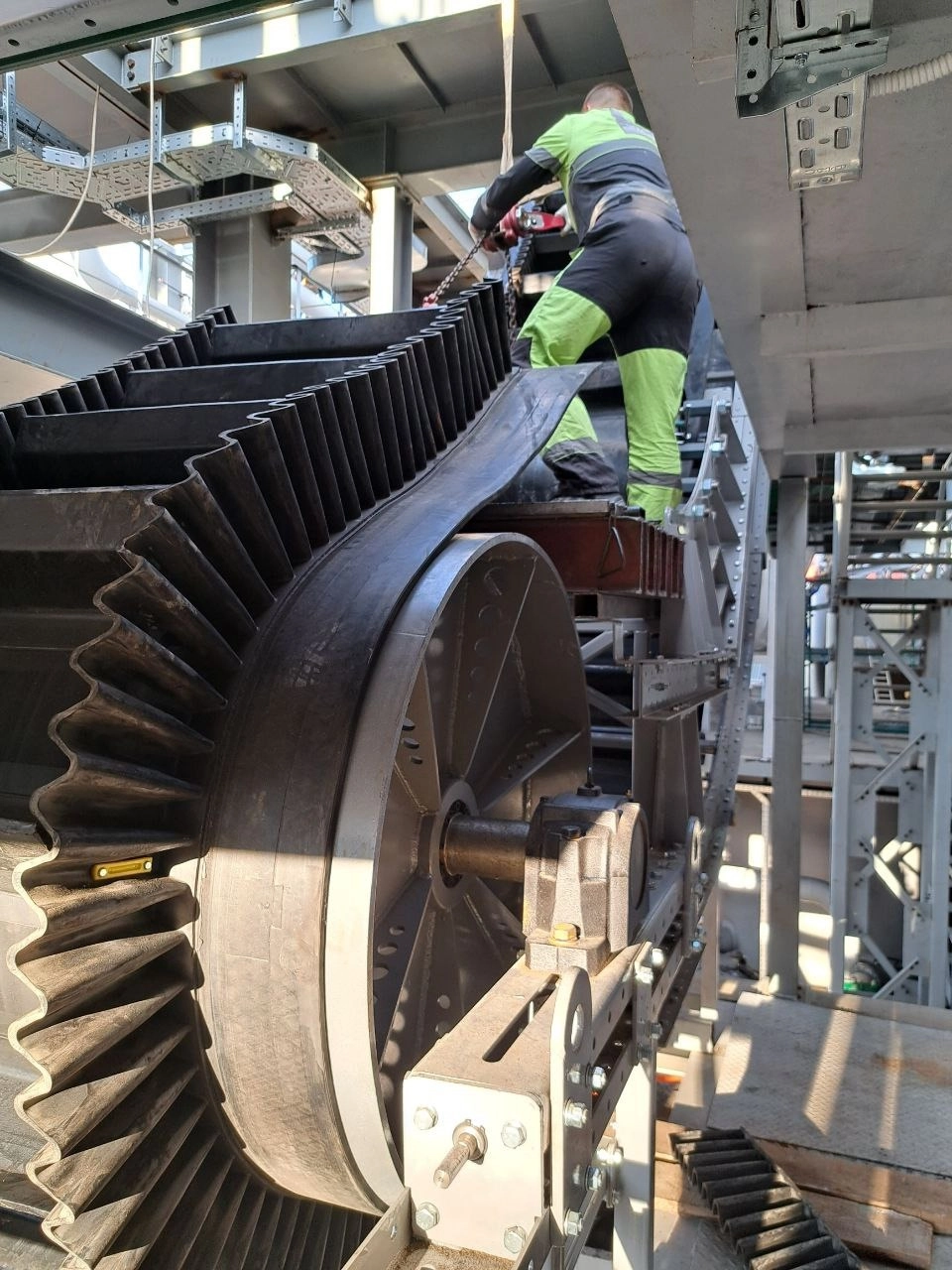

Jede Charge von Stoff-, Stahlkord- und Gummimaterialien wird vor Produktionsbeginn einer Zug-, Biege- und Haftungsprüfung unterzogen.
Installation, Spleißen und Wartung
Heißvulkanisationsspleißen
Für dauerhafte Verbindungen wird der Basisgürtel in abgestuften Schichten vorbereitet, während die Seitenwand- und Stollenpositionen genau aufeinander abgestimmt werden. Anschließend wird der passende Verbindungsgummi zwischen die Riemenschichten gelegt, bevor er unter kontrollierter Temperatur und kontrolliertem Druck vulkanisiert wird.
Kaltklebungsreparatur
Kaltklebstoffreparaturen können bei lokalen Oberflächenschäden oder bei Notfallwartungen eingesetzt werden. Es wird nicht als primäres tragendes Gelenk für langfristigen Schwerlastbetrieb empfohlen.
Anforderungen an die Fördereranordnung
Zur Unterstützung des Bandes während des Rückhubs sollten seitenwandspezifische Rücklaufrollen verwendet werden. PU-Aufprallrollen sollten in der Nähe von Ladepunkten installiert werden, wo große Materialien einen konzentrierten Aufprall verursachen können.
Riemenausrichtung
Auf langen Förderstrecken können in geeigneten Abständen selbstausrichtende Tragrollen installiert werden, um Bandabweichungen zu reduzieren und einen stabilen Betrieb aufrechtzuerhalten.
Passende Förderkomponenten
Förderbandserie
YUFENG Stollen- und Seitenwandförderbänder können Stoffförderbänder, Stahlseilförderbänder, gemusterte Förderbänder, Förderbänder mit rauer Oberseite und Rohrförderbänder für unterschiedliche Förderanforderungen liefern.
Förderrollenserie
Zu den passenden Komponenten gehören Trogrollen, Rücklaufrollen, Prallrollen, selbstausrichtende Rollen und spezielle Seitenwandförderrollenbaugruppen.
Gummizubehör
Für die Wartung von Förderanlagen sind verschleißfeste Gummiplatten, Förderband-Einfassungen, Reparaturkleber und Vulkanisations-Patch-Sets erhältlich.
HDPE-Pipeline-Produkte
HDPE-Wasserrohre und HDPE-Baggerrohre können für zusätzliche Wasser- und Schlammtransportanwendungen in Bergbauprojekten geliefert werden.
Maßgeschneiderter unterstützender Service
Rollenabmessungen, Seitenwandhöhe, Stollenkonfiguration, Riemenbreite und Gummimischung können je nach technischen Zeichnungen und Betriebsbedingungen angepasst werden.
Standards und Qualitätsdokumentation
Herstellungsstandards
YUFENG-Seitenwandförderbänder werden unter Bezugnahme auf hergestelltISO 14890, DIN 22102 und GB/T 7984Anforderungen. Es können Stahlseil-Grundkonstruktionen folgenDIN 22131, während anwendbare unterirdische flammhemmende Modelle entsprechend hergestellt werden könnenMT/T668.
Qualitätszertifizierungen und -berichte
Die verfügbare Dokumentation kann Folgendes umfassen:ISO 9001-Qualitätsmanagement-Zertifizierung, CE-Dokumentation, SGS-Testberichte, Sicherheitsdokumentation für Kohlengruben und werkseigene Biege-Ermüdungstestberichte, abhängig von der Produktkonfiguration und dem Zielmarkt.
Kernleistungsindikatoren
| Leistungselement | Standardanforderung | Teststandard |
|---|---|---|
| Bruchdehnung der EP-Karkasse | ≥300 % | ISO 6259 |
| Schälfestigkeit der Zwischenschicht | ≥12 N/mm | ISO 2411 |
| Dauerhafte Dehnung unter Nennlast | ≤2,5 % | DIN 22102 |
| Gummiabriebverlust der Abdeckung | ≤0,8 cm³/1,61 km | ISO 4649 |
| Seitenwandwurzeladhäsionsstärke | Keine Trennung nach 10.000 Biegezyklen | Biegetest im Werk |

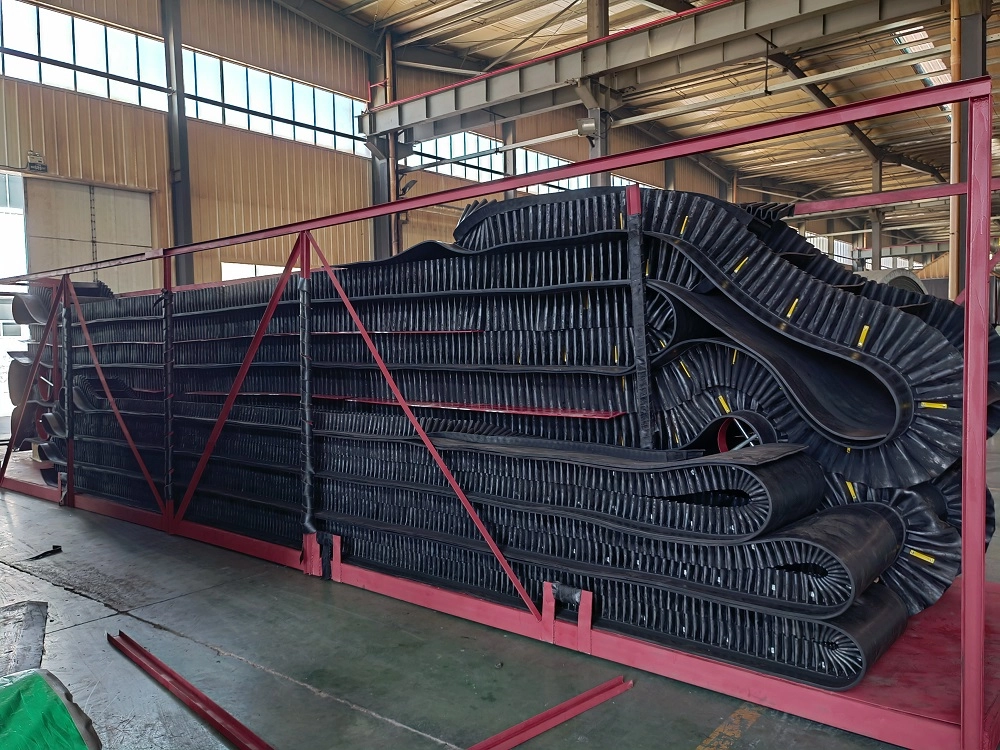

Verpackung und Lagerung

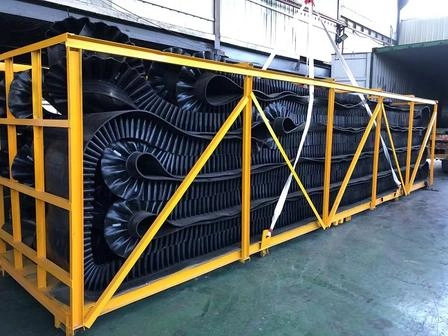

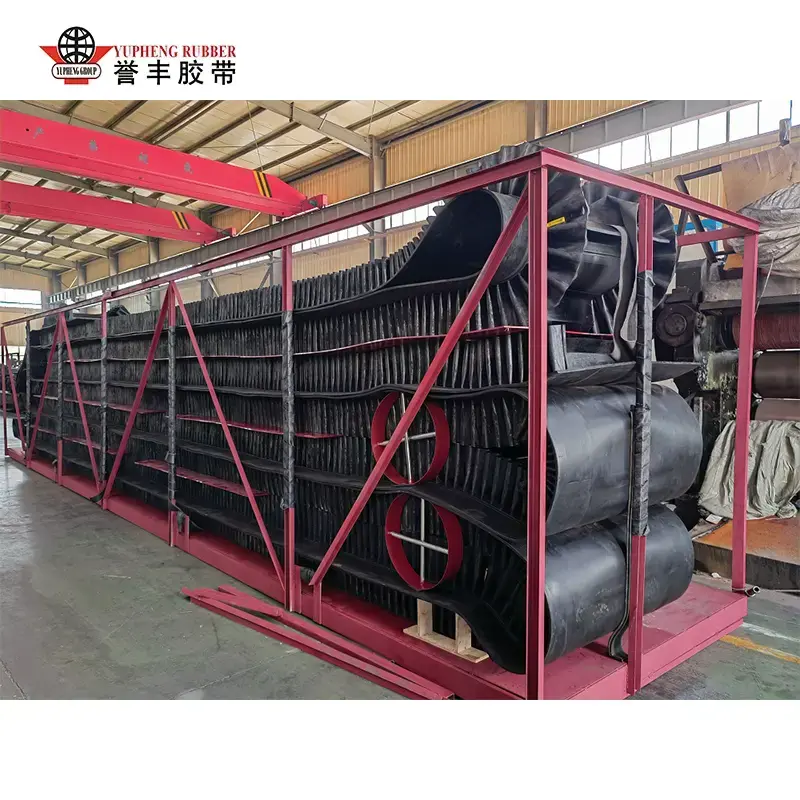

Gürtel mittlerer und kleiner Breite
Bänder mit einer Breite zwischen etwa 300 und 1000 mm können mit speziellen Metallrahmenstützen gesichert werden, um die gewellten Seitenwände während des Transports zu schützen.
Stahlseilgürtel mit großer Breite
Schwere Seitenwandgurte mit einer Breite von ca. 1200–2000 mm können für den Containertransport mit verstärktem Stahlband und Holzpaletten gesichert werden.
Schneiden Sie die Riemenabschnitte ab
Kurze kundenspezifische Abschnitte werden separat mit Schaumstoff oder anderen Polstermaterialien geschützt, um Kollisionen zwischen Stollen und Seitenwänden während des Transports zu vermeiden.
Speicheranforderungen
Lagern Sie die Riemen horizontal in einem trockenen Lagerhaus und vermeiden Sie eine längere Einwirkung von direktem Sonnenlicht, chemischen Lösungsmitteln und anderen Bedingungen, die die Alterung des Gummis beschleunigen können.
So fordern Sie ein Angebot für ein Seitenwandförderband an
- Grundkarkasse: EP oder Stahlcord
- Gürtelbreite
- Seitenwandhöhe
- Stollentyp und -höhe
- Maximaler Förderwinkel
- Material type and lump size
- Materialtemperatur und Arbeitsmedium
- Förderstrecke und Hubhöhe
- Benötigte Menge
- Zielport
Die technischen Ingenieure von YUFENG können diese Parameter verwenden, um die geeignete Karkassenqualität, die Seitenwandkonfiguration und die Stollenstruktur für das Fördersystem zu bestimmen.
Globale YUFENG-Kontaktinformationen
Direkter Werkskontakt
E-Mail: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Fabrikadresse:Dorf Xiagou, ETDZ, Qingdao, Shandong, China
- View as

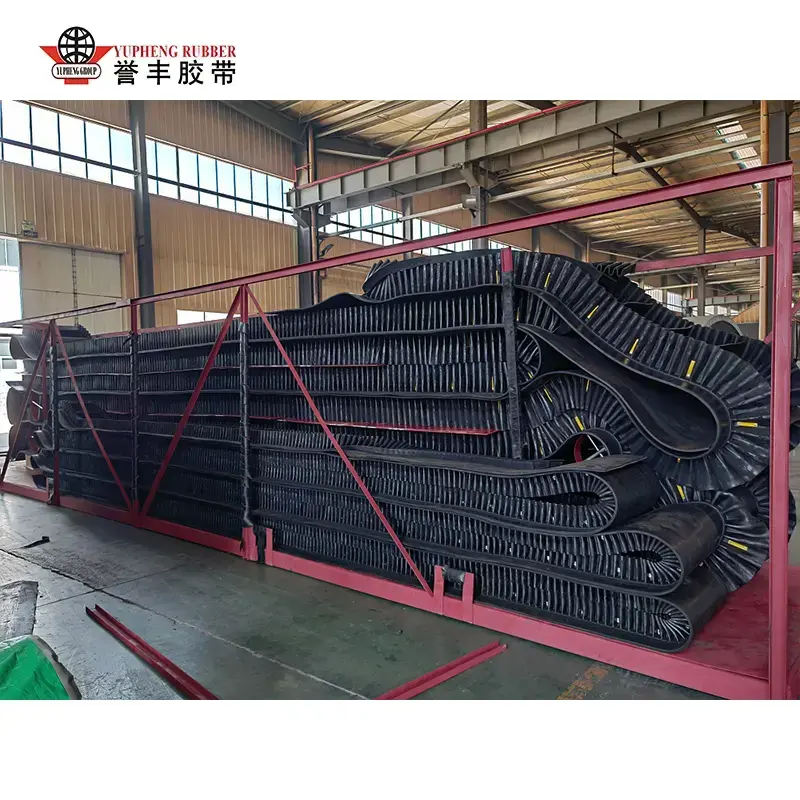

Förderband mit steiler Steigung
Das YUFENG-Steep-Inline-Förderband ist eine Gummiförderlösung mit hoher Reibung, die für den Schüttguttransport in großem Winkel in der Bergbau-, Zement-, Getreideverarbeitungs- und Chemieindustrie entwickelt wurde. Im Vergleich zu gewöhnlichen Flachförderbändern, bei denen das Material zurückrollt und verschüttet wird, wenn die Neigung 25° übersteigt, verbessert YUFENG die Förderstabilität durch eine rutschfeste Gummioberfläche mit hoher Reibung und eine flexible Anti-Verschüttungsstruktur.

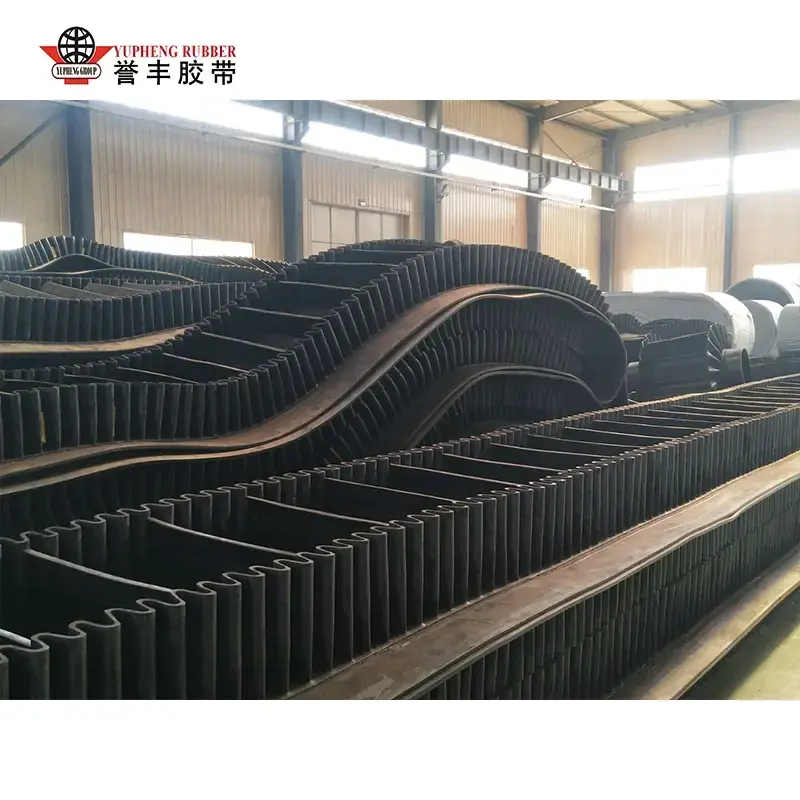

Seitenwandstollenförderband
