Führender Hersteller von Förderrollenrahmen für Bergbau- und Schüttguttransportsysteme
Der Förderrollenrahmen ist die tragende Struktur, die zur Installation und Positionierung von Förderrollen auf Förderbandsystemen verwendet wird. Es verbindet Trogrollen, Rücklaufrollen, Schlagrollen und selbstausrichtende Rollen mit der Fördererstruktur und stellt sicher, dass die Rollen die richtige Ausrichtung beibehalten und dem Laufband eine stabile Unterstützung bieten.
Im kontinuierlichen Förderbetrieb trägt der Tragrollenrahmen das Gewicht des Schüttgutes, die Bandspannung und die an den Verladestellen entstehenden Stoßkräfte. Ein falsch konstruierter Rahmen kann zu einer Fehlausrichtung der Rollen, Problemen bei der Bandführung, ungleichmäßigem Verschleiß und unerwarteten Ausfallzeiten führen. Daher ist die Auswahl einer zuverlässigen Stützstruktur für die Verbesserung der Stabilität des Fördersystems von entscheidender Bedeutung.
YUFENG fertigt komplette Serien von Spannrahmen gemäß den Anforderungen von TD75, DT II(A), CEMA und ISO. Unter Verwendung von hochwertigem Q235/Q355-Stahl, Präzisionsschweißverfahren und optionaler Korrosionsschutzbehandlung werden YUFENG-Rahmen häufig in Bergbau-, Steinbruch-, Zement-, Kraftwerks-, Hafen- und Schüttgutumschlagprojekten eingesetzt.

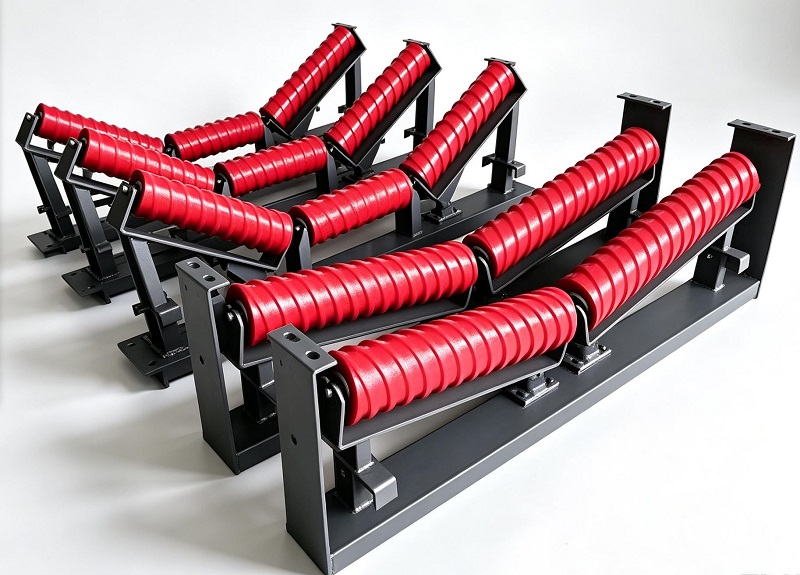

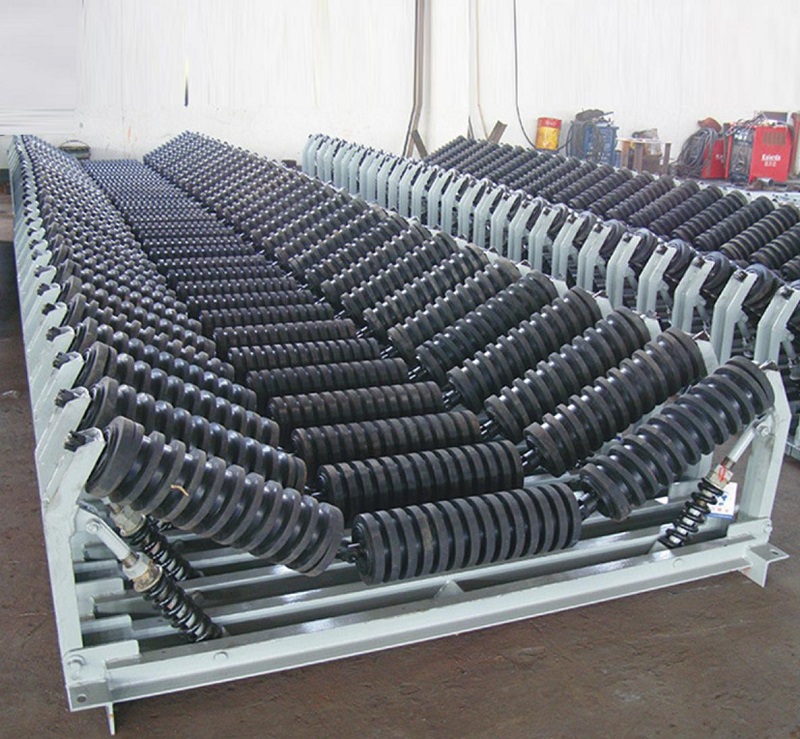

Verschiedene Rahmentypen für verschiedene Förderabschnitte
Unterschiedliche Förderabschnitte erfordern unterschiedliche Tragkonstruktionen. YUFENG bietet verschiedene Rahmendesigns je nach Einbaulage, Ladezustand und Umgebungsanforderungen.
Trog-Umlenkrahmen
Der Trog-Umlenkrahmen wird hauptsächlich auf der Tragseite von Bandförderern installiert. Die Drei-Rollen-Struktur bildet eine Trogform, die Schüttgüter unterstützt und die Förderkapazität erhöht. Zu den Standardmuldenwinkeln gehören 20°, 30°, 35° und 45°.
Dieser Typ wird häufig in Kohlebergwerken, Zuschlagstoffwerken, Zementfabriken und Schüttguttransportsystemen eingesetzt, wo eine kontinuierliche Materialunterstützung erforderlich ist.
Leerlaufrahmen zurückgeben
Der Rücklaufrollenrahmen wird auf der Rücklaufseite von Fördersystemen installiert, um das leere Band nach der Materialabgabe zu stützen. Seine einfache Struktur sorgt für ausreichende Steifigkeit und ermöglicht gleichzeitig einen bequemen Rollenwechsel und eine routinemäßige Inspektion.
Da Rücklaufabschnitte im Vergleich zu Transportabschnitten weniger Last tragen, werden in der Regel Leichtbaukonstruktionen gewählt, um das Gesamtgewicht der Fördererstruktur zu reduzieren.
Selbstausrichtender Spannrahmen
Der selbstausrichtende Umlenkrahmen ist so konzipiert, dass er die Riemenabweichung während des Betriebs korrigiert. Wenn die Bandbewegung von der Mittellinie abweicht, erzeugt der rotierende Stützmechanismus eine Führungskraft, die dabei hilft, die normale Bandführung wiederherzustellen.
Es eignet sich für Langstreckenförderer, Übergabepunkte und Anwendungen, bei denen es häufig zu Bandwanderungen kommt.
Schlagrollenrahmen
Der Impact-Rollenrahmen verfügt über eine verstärkte Stahlkonstruktion für Bereiche, die starken Materialstößen ausgesetzt sind. Es wird normalerweise an Aufgabestellen installiert, an denen große Erze, Kohle oder Zuschlagstoffe auf das Förderband fallen.
Die verstärkte Struktur arbeitet mit Prallrollen zusammen, um Belastungsstöße zu absorbieren und das Verformungsrisiko unter harten Bedingungen zu verringern.
Aufgehängter H-Typ-Rahmen
Der hängende Tragrollenrahmen vom H-Typ verwendet eine hängende Installationsmethode, ohne dass eine herkömmliche Fundamentmontage erforderlich ist. Sein modularer Aufbau ermöglicht eine einfachere Anpassung und Installation auf engstem Raum.
Es wird häufig in unterirdischen Bergbautunneln, mobilen Förderbändern und Projekten eingesetzt, bei denen Flexibilität bei der Installation wichtig ist.
Verzinkter Spannrahmen
Für Arbeitsumgebungen im Freien oder in korrosiven Umgebungen bietet YUFENG feuerverzinkte Umlenkrollenrahmen an. Die verzinkte Oberfläche verbessert die Rostbeständigkeit und trägt zur Verlängerung der Lebensdauer in Küstenhäfen, Chemiefabriken und Freilandviehplätzen bei.
01
Auswahl basierend auf den Arbeitsbedingungen des Förderers
Die Auswahl des richtigen Förderrollenrahmens hängt von mehreren Faktoren ab, darunter Bandbreite, Materialgewicht, Aufprallstärke, Förderbandlänge und Installationsumgebung.
Beim Standard-Schüttguttransport sorgen Muldenrollenrahmen für eine stabile Trageunterstützung. Für schwere Bergbauanwendungen mit grobklumpigem Material werden verstärkte Schlagrahmen an den Ladezonen empfohlen, um plötzlichen Schlagkräften standzuhalten.
Langstreckenfördersysteme erfordern in der Regel selbstausrichtende Rahmen in geeigneten Abständen, um Bandabweichungen zu reduzieren. In küstennahen oder chemisch korrosiven Umgebungen trägt die Verzinkungsbehandlung dazu bei, die Korrosionsbeständigkeit zu verbessern und den Wartungsaufwand zu reduzieren.
02
Technische Struktur und benutzerdefinierte Optionen

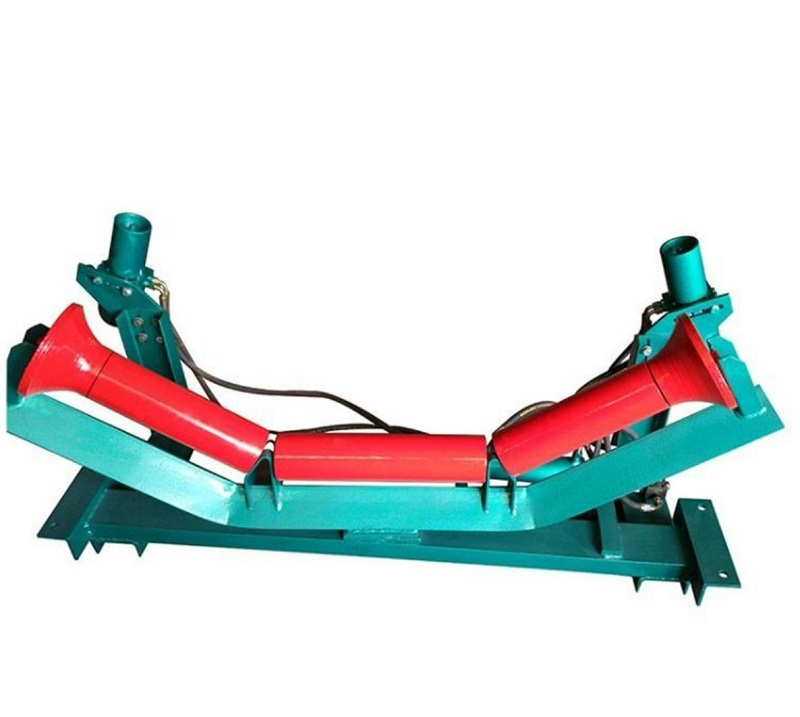

Der YUFENG-Förderrollenrahmen kann gemäß Kundenzeichnungen, Fördererspezifikationen und Projektbedingungen angepasst werden. Zur Anpassung an verschiedene Fördererdesigns stehen verschiedene Strukturkonfigurationen zur Verfügung.
Als Rahmenmaterial kann zwischen Kohlenstoffstahl Q235 für Standardanwendungen oder hochfestem Stahl Q355 für Hochleistungsfördersysteme gewählt werden. Zu den Oberflächenbehandlungen gehören elektrostatisches Lackieren und Feuerverzinken entsprechend den Umweltanforderungen.
Kunden können den Wannenwinkel, die Montageabmessungen, die Rahmenhöhe, die Lochpositionen und die Installationsmethoden individuell anpassen. Zusätzliches Zubehör wie Spannwellen, Federklammern und hochfeste Bolzen können ebenfalls zusammen geliefert werden.
03
Leistungsvorteile des YUFENG-Umlenkrahmens
Der Schwerpunkt des YUFENG-Förderrollenrahmens liegt auf struktureller Zuverlässigkeit, Maßhaltigkeit und langfristiger Betriebsstabilität. Jeder Rahmen ist so konzipiert, dass er den Wartungsaufwand für das Förderband reduziert und einen kontinuierlichen Materialtransport unter verschiedenen Arbeitsbedingungen unterstützt.
Starke Struktur und zuverlässiges Schweißen
YUFENG verwendet qualifizierte Q235- und Q355-Stahlmaterialien zur Herstellung von Spannrahmen. Im Vergleich zu minderwertigen dünnwandigen Materialien bietet hochfester Stahl eine bessere Beständigkeit gegen Verformung unter schweren Belastungen und Stoßbedingungen.
Professionelle Schweißverfahren sorgen für gleichmäßige Schweißnähte und stabile Strukturfestigkeit. Vor der Lieferung wird eine Schweißprüfung durchgeführt, um Risiken durch unvollständige Schweißnähte, Risse oder strukturelle Verformungen zu reduzieren.
Genaue Position der Rolleninstallation
Die Montagegenauigkeit der Tragrollenrahmen wirkt sich direkt auf den Betrieb des Förderbandes aus. YUFENG kontrolliert Montageabmessungen und Lochpositionen gemäß TD75, DT II(A) und CEMA-bezogenen Spezifikationen.
Eine genaue Positionierung hilft den Rollen, die richtige Ausrichtung beizubehalten, wodurch ungleichmäßiger Rollenverschleiß, Bandabweichung und zusätzlicher Betriebswiderstand reduziert werden.
Flexibler Oberflächenschutz
Unterschiedliche Umgebungen erfordern unterschiedliche Korrosionsschutzmethoden. Standardrahmen können mit einer hochhaftenden Sprühbeschichtung versehen werden, während eine feuerverzinkte Behandlung für Außen-, Küsten- und chemisch korrosive Bedingungen verfügbar ist.
Die Oberflächenbehandlung verbessert die Rostbeständigkeit und trägt dazu bei, eine stabile Leistung im Langzeitbetrieb aufrechtzuerhalten.
Einfaches Wartungsdesign
Die standardisierte Struktur der YUFENG-Rahmen ermöglicht einen bequemen Rolleneinbau und -austausch. Bediener können routinemäßige Wartungsarbeiten ohne komplizierte Änderungen an der Förderstruktur durchführen.
Modulare Designs wie aufgehängte H-förmige Rahmen bieten zusätzliche Flexibilität für unterirdische Anwendungen und Anwendungen mit begrenztem Platzangebot.
Kompatible Fördersystemkomponenten
Der YUFENG-Förderrollenrahmen kann mit verschiedenen Förderkomponenten kombiniert werden, darunter Trogrollen, Rücklaufrollen, Prallrollen, Bandreiniger, Prallbetten und Förderbänder.
Diese Kompatibilität hilft Kunden, komplette Fördersystemkomponenten von einem Lieferanten zu beziehen und vereinfacht das Projektmanagement.
Installations- und Inbetriebnahmehandbuch
Für eine stabile Förderleistung ist die korrekte Montage des Rahmens wichtig. YUFENG empfiehlt, die Installationsposition, Ausrichtung und Befestigungsbedingungen vor dem Betrieb der Ausrüstung zu überprüfen.
SCHRITT 01
Installation mit festem Rahmen
Montieren Sie bei Trog- und Rücklaufrollenrahmen den Rahmen auf dem Förderträger und ziehen Sie alle hochfesten Schrauben fest. Rahmen, die auf demselben Förderbandabschnitt installiert sind, sollten parallel und an der Mittellinie des Förderbands ausgerichtet bleiben.
Installieren Sie nach der Befestigung des Rahmens die Spannrollen und prüfen Sie, ob sich die Rollen reibungslos und ohne ungewöhnlichen Widerstand drehen.
SCHRITT 02
Installation des selbstausrichtenden Rahmens
Selbstausrichtende Rahmen sollten in geeigneten Abständen entsprechend den Designanforderungen des Förderers installiert werden. Der Drehmechanismus muss flexibel bleiben und darf bei der Montage nicht blockiert werden.
Beobachten Sie nach der Inbetriebnahme die Leistung der Bandführung und vergewissern Sie sich, dass die Selbstkorrekturfunktion ordnungsgemäß funktioniert.
SCHRITT 03
Installation des Schlagrahmens
Prallrollenrahmen sollten an Materialaufgabepunkten installiert werden, an denen herabfallende Materialien eine starke Aufprallkraft erzeugen. Abhängig von den tatsächlichen Belastungsbedingungen können verstärkte Befestigungsmethoden erforderlich sein.
Überprüfen Sie vor dem Betrieb, ob der Rahmen gerade und frei von Verformungen bleibt.
SCHRITT 04
Routineinspektion
Die regelmäßige Inspektion sollte die Überprüfung von Schweißnähten, Schrauben, dem Zustand der Oberflächenbeschichtung und möglichen Verformungen umfassen. Lockere Schrauben sollten sofort nachgezogen werden, während beschädigte Rahmen rechtzeitig repariert oder ersetzt werden sollten.

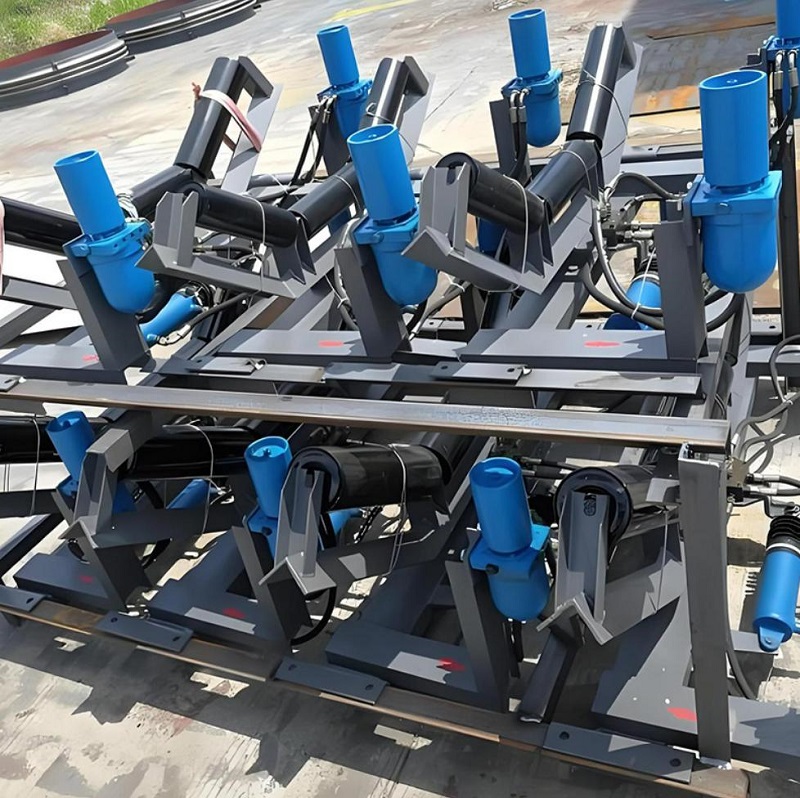

Passende Produkte für Fördersysteme
YUFENG bietet integrierte unterstützende Produkte für Projekte zur Schüttgutförderung und hilft Kunden beim Aufbau kompletter Förderlösungen.
Förderrollenprodukte
Zu den unterstützenden Produkten gehören Trogrollen, Rücklaufrollen, Schlagrollen, selbstreinigende Spiralrollen, Gummischeiben-Rücklaufrollen und selbstausrichtende Rollen.
Fördererzubehör
YUFENG liefert Prallbetten für Förderer, Bandreiniger, Schürzengummi, verschleißfeste Gummiplatten und anderes Zubehör zur Verbesserung der Förderleistung.
Komplette Förderbandlösungen
Zu den verfügbaren Förderbändern gehören EP-Gewebeförderbänder, Stahlseilförderbänder, feste PVC/PVG-Gewebebänder für den Bergbau und Gurte mit Chevron-Stollen.
Materialauswahl und Qualitätsprüfung
Die Materialqualität hat direkten Einfluss auf die Lebensdauer und Sicherheit von Förderkonstruktionen. YUFENG wählt zuverlässige Materialien aus und führt vor dem Versand Inspektionsverfahren durch.
Stahlmaterial
Hauptrahmen verwenden Kohlenstoffstahl Q235B für Standardanwendungen und hochfesten niedriglegierten Stahl Q355B für Hochleistungsförderprojekte, die eine höhere Tragfähigkeit erfordern.
Oberflächenbehandlung
Zu den verfügbaren Oberflächenbehandlungen gehören elektrostatisches Epoxidspritzlackieren und Feuerverzinken. Kunden können je nach Betriebsumgebung den geeigneten Schutz auswählen.
Verbindungselemente und Schweißmaterialien
Für eine zuverlässige Montage werden hochfeste Schrauben der Güteklasse 8.8, Federscheiben und Loswurfmuttern verwendet. Die Schweißmaterialien werden entsprechend den Anforderungen des Grundmetalls ausgewählt, um die strukturelle Festigkeit sicherzustellen.
Jede Produktionscharge wird einer Aussehensprüfung, Maßmessung und Schweißqualitätsprüfung unterzogen. Produkte mit Verformungen, fehlenden Schweißnähten oder Maßabweichungen werden vor der Lieferung zurückgewiesen.
Standards und Zertifizierungen
Der YUFENG-Förderrollenrahmen wird gemäß anerkannten Fördertechnikstandards hergestellt, einschließlich der Designspezifikationen GB/T10595-2017, TD75 und DT II(A). Die Produkte werden auch unter Berücksichtigung der internationalen Förderanforderungen von CEMA und ISO entwickelt.
Für internationale Projekte kann YUFENG eine ISO9001:2015-Qualitätsmanagementzertifizierung, eine CE-Zertifizierung, SGS-Inspektionsberichte und andere technische Dokumente entsprechend den Kundenanforderungen bereitstellen.
04
Technische Leistungsindikatoren
| Leistungselement | Standardanforderung | Testbasis |
|---|---|---|
| Zulässige Durchbiegung des Rahmens unter Nennlast | ≤1/1000 Spanne | Werksseitiger statischer Belastungstest |
| Schweißnahtqualität | Keine Risse, unvollständige Durchdringung oder Schlackeneinschlüsse | Visuelle und Ultraschall-Punktinspektion |
| Schichtdicke der Feuerverzinkung | ≥65 μm | Test des magnetischen Dickenmessgeräts |
| Toleranz der Installationslochposition | ±1,5 mm | Dimensionsprüfung |
Verpackung und Lagerung
YUFENG verwendet geeignete Verpackungsmethoden, um Rahmen während des internationalen Transports zu schützen.
Rahmen in Standardmengen werden mit Stahlbändern gebündelt, auf Hochleistungsholzpaletten platziert und mit wasserfester Kunststofffolie abgedeckt. Kundenspezifische Kleinserienrahmen werden in Sperrholzkisten verpackt, um Kollisionsverformungen vorzubeugen.
Während der Lagerung sollten die Produkte in trockenen und belüfteten Lagerräumen aufbewahrt werden. Um Beschichtungsschäden und Stahlkorrosion zu vermeiden, sollte eine langfristige Außenbewitterung ohne wasserfesten Schutz vermieden werden.
05
So erhalten Sie ein schnelles Angebot
Um das richtige Modell des Förderrollenrahmens zu empfehlen und ein genaues Angebot zu erstellen, sollten Kunden die Förderbandbreite, den erforderlichen Rahmentyp, den Muldenwinkel, die Anforderungen an die Oberflächenbehandlung und die Anwendungsumgebung angeben.
Zusätzliche Informationen wie Bergbau, Hafen, Zement- oder Untergrundanwendung, Bestellmenge und Zielhafen helfen den YUFENG-Ingenieuren bei der Auswahl der geeigneten Struktur und bieten eine effiziente Angebotslösung.
Häufig gestellte Fragen
Wie wähle ich den richtigen Spannrahmentyp aus?
Die Auswahl hängt von der Förderstrecke, der Materialbelastung, dem Aufprallgrad und der Arbeitsumgebung ab. Für den Transport von Abschnitten werden Trograhmen verwendet, für Leerbänder werden Rücklaufrahmen verwendet und für Ladeflächen werden Prallrahmen empfohlen.
Kann YUFENG Umlenkrahmen nach Zeichnungen anpassen?
Ja. YUFENG kann Rahmenabmessungen, Befestigungslöcher, Installationsmethoden und Oberflächenbehandlung gemäß Kundenzeichnungen und Fördereranforderungen anpassen.
Welche Materialien werden für YUFENG-Umlenkrollen verwendet?
Standardrahmen verwenden Q235-Kohlenstoffstahl, während für Hochleistungsanwendungen hochfester Q355-Stahl erhältlich ist. Der Oberflächenschutz kann durch Spritzlackieren oder Feuerverzinken erfolgen.
Sind YUFENG-Rahmen mit CEMA-Fördersystemen kompatibel?
Ja. YUFENG entwirft Umlenkrahmen gemäß TD75, DT II(A), CEMA und verwandten Fördersystemanforderungen für internationale Anwendungen.
Welche Zertifikate kann YUFENG anbieten?
YUFENG kann gemäß den Projektanforderungen ISO9001:2015-, CE- und SGS-Inspektionsberichte und zugehörige technische Dokumente bereitstellen. Produkte werden auch unter Bezugnahme auf CEMA-Standards hergestellt und können MSHA- und TÜV-bezogene Projektanforderungen unterstützen.
