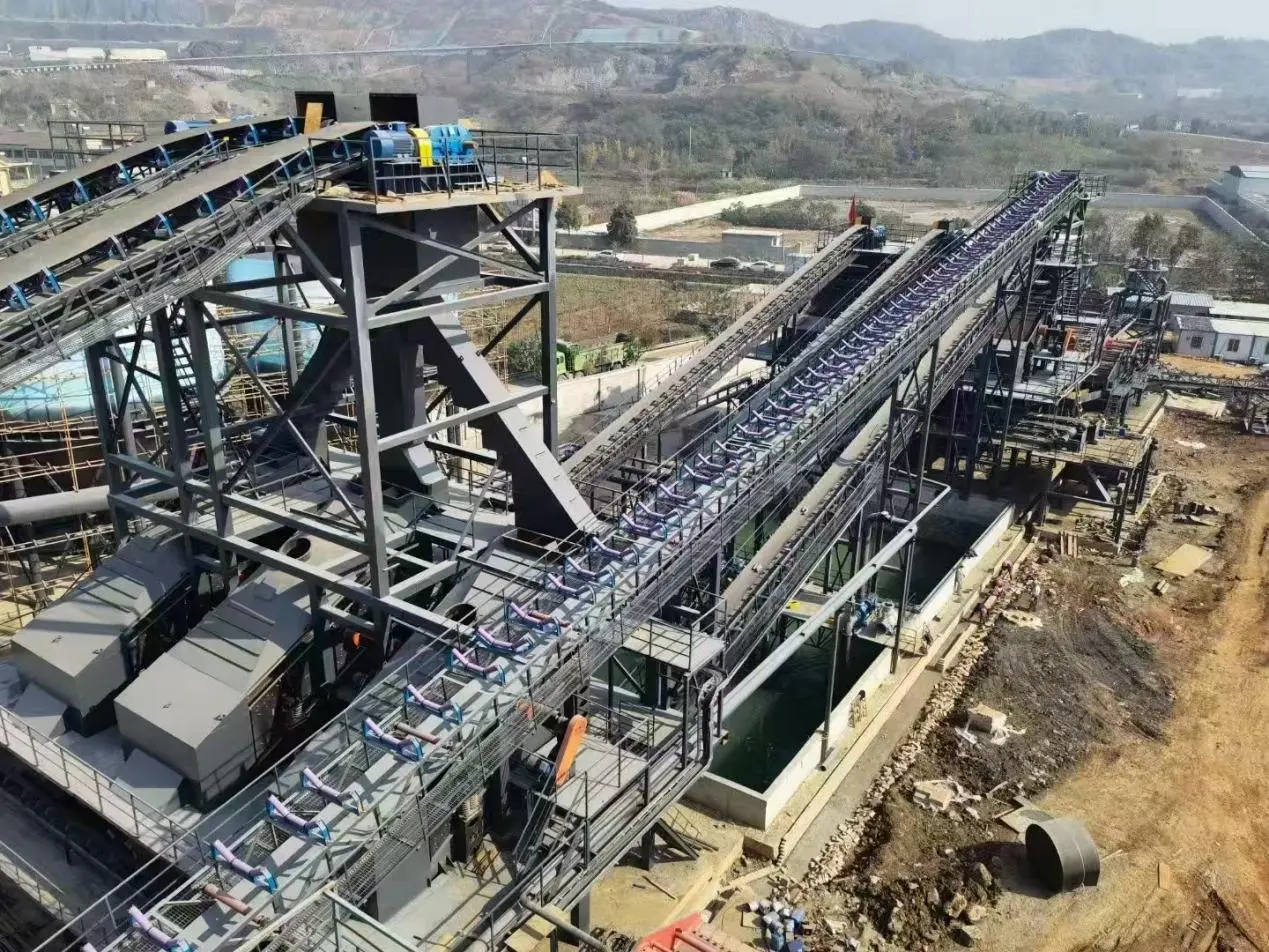

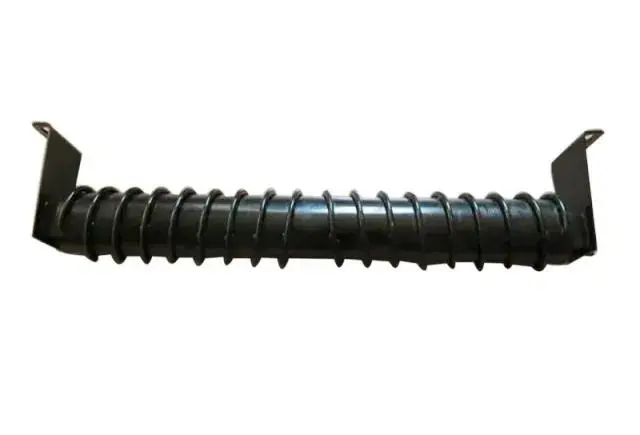

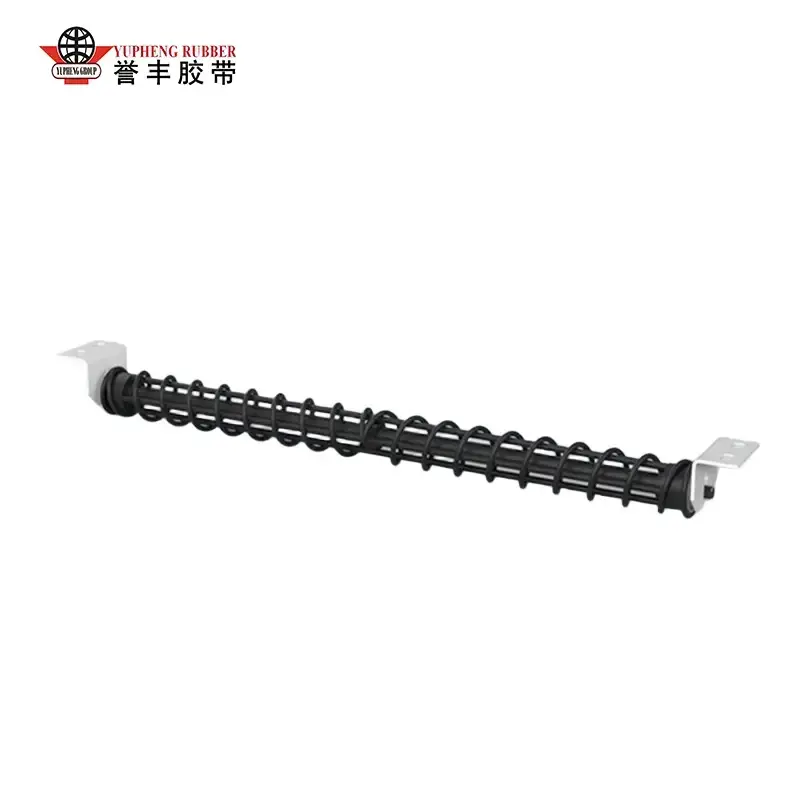

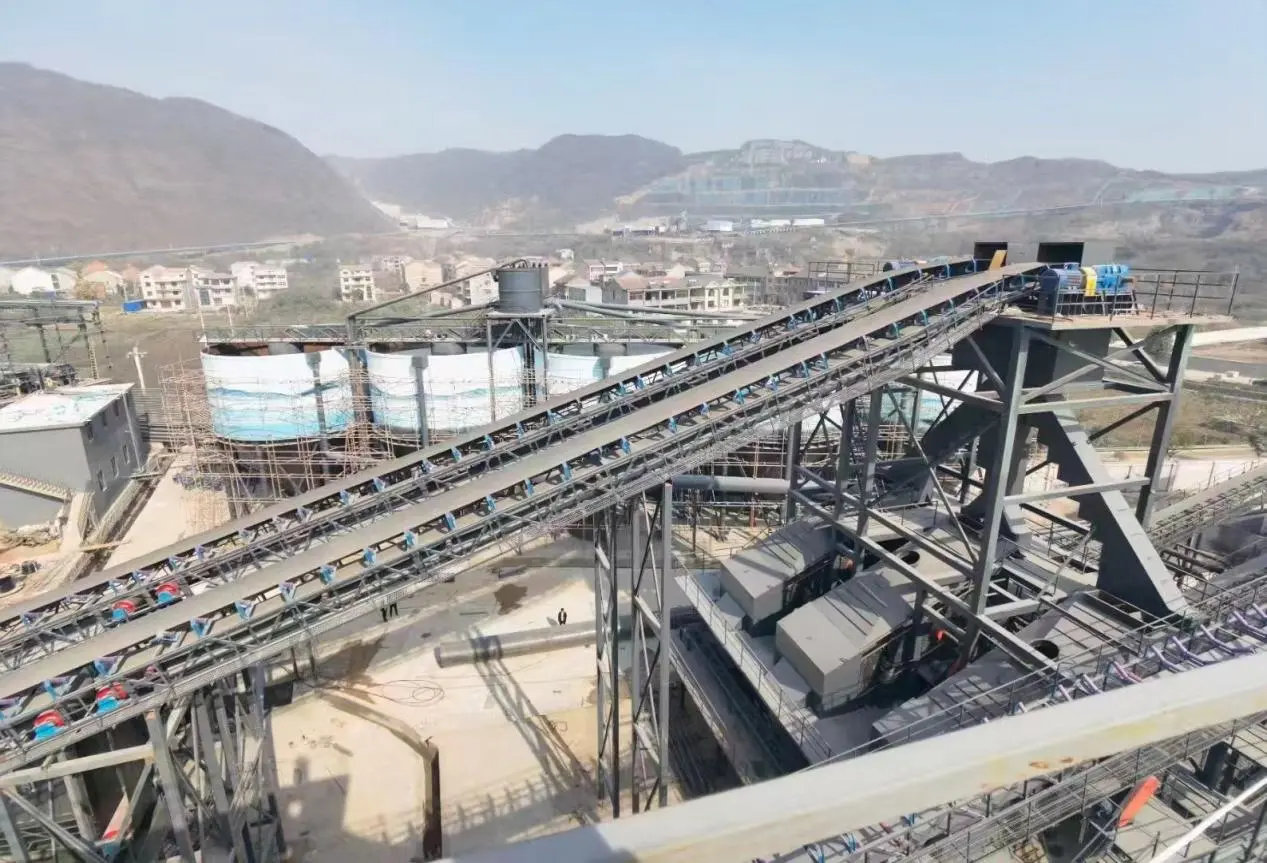

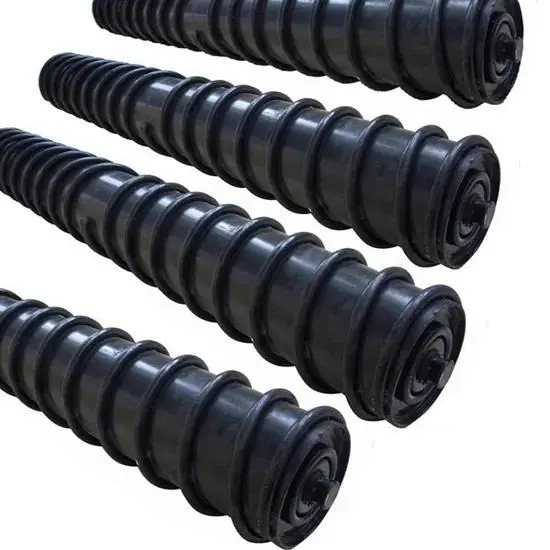

Spiralrücklauf-Umlenkrolle

YUFENG ist auf leistungsstarke selbstreinigende Serienprodukte für Förderbandrollen spezialisiert und verfügt über eine Kernproduktionsbasis und eine automatisierte Werkstatt im nordchinesischen Industriecluster für professionelle Fördermaschinen. Die Marke integriert ein Antihaft-Spiralstrukturdesign, verschleißfeste, hochfeste Rohstoffe und eine Mehrkanal-Labyrinth-Dichtungstechnologie in jede Spiralumlenkrolle.

Grundlegende Testinformationen

YUFENG führte einen sechsmonatigen ununterbrochenen Feldbetriebstest durch, um die Langzeitleistung seiner Spiralrücklaufrolle unter anspruchsvollen Bedingungen auf der Rückförderseite zu bewerten. Der Test deckte mehrere Industrieumgebungen ab, darunter den unterirdischen Kohlebergbau, die Förderung von Zementklinker, die Entladung von Mineralpulver in Häfen und den Transport von Asche mittels Wärmekraft.

Die Testszenarien umfassten Bedingungen mit hohem Staubgehalt, hoher Luftfeuchtigkeit, schlammigem und klebrigem Material, wobei auf jedem Quadratmeter des Rücklaufbands durchschnittlich 4 bis 9 kg restliches klebriges Erzpulver, Schlamm und Asche anhafteten. Diese Bedingungen wurden ausgewählt, um häufige Materialhaftungsprobleme zu reproduzieren, die bei der kontinuierlichen industriellen Förderung auftreten.

Die Testergebnisse bestätigten, dass bei rücklaufseitigen Förderrollen, die mit klebrigen Materialien arbeiten, die Grundtragfähigkeit allein nicht ausreicht. Die Leistung der automatischen Materialfreigabe, die Antihaftfähigkeit und die Stabilität der Bandführung sind entscheidend für die Aufrechterhaltung eines reibungslosen Rücklaufbandbetriebs. Diese Leistungsanforderungen bilden die zentrale Designlogik der YUFENG-Umlenkrolle.

Selbstreinigender Spiralstruktur-Leistungstest

Vergleichender Feldtest unter klebrigen Materialbedingungen

YUFENG führte einen zweiwöchigen Vergleichsfeldtest zwischen spiralförmigen Umlenkrollen und gewöhnlichen glatten Umlenkrollen unter identischen Bedingungen für die Förderung klebriger Asche durch. Die Testergebnisse zeigten erhebliche Unterschiede bei der Kontrolle der Materialhaftung und den Wartungsanforderungen.

Bei herkömmlichen glatten Umlenkrollen kam es nach 8–12 Stunden Dauerbetrieb zu ungleichmäßigen Materialablagerungen auf der Rollenoberfläche. Die angesammelten klebrigen Materialien bildeten unregelmäßige Ausbuchtungen, die zu Problemen mit der Bandabweichung führten und alle 12 Stunden eine manuelle Reinigung erforderten. Jeder Reinigungsstillstand dauerte etwa 18 bis 22 Minuten, wodurch sich der Wartungsaufwand erhöhte und die Förderbandverfügbarkeit verringerte.

YUFENG Idler Roller nimmt eine symmetrische Doppelhelix-Flugstruktur an. Während der Walzenrotation entfernt die Spiraloberfläche kontinuierlich klebrige Reste und führt sie von der Bandmitte nach beiden Seiten. Nach 30 Tagen Dauerbetrieb konnte keine offensichtliche Materialansammlung auf der Walzenoberfläche festgestellt werden, sodass eine häufige manuelle Reinigung nicht mehr erforderlich war.

1. Symmetrisches bidirektionales S-förmiges Spiralflugdesign

Der Spiralsteg aus hochfestem Stahl ist entsprechend der Bandkontaktbahn präzisionsgeschweißt. Die bidirektionale Spiralstruktur erzeugt eine ausgewogene seitliche Materialschubkraft und überträgt klebrige Rückstände gleichmäßig auf beide Bandkanten, ohne dass es zu konzentriertem Abrieb oder Schäden an der Gummischicht des Förderbandes kommt.

2. Mehrschichtiges Labyrinth-Verbunddichtungssystem

Die interne Dreikanal-Labyrinthdichtung aus Nylon sorgt in Kombination mit einem externen staubdichten Gummiring für eine mehrstufige Schutzstruktur. Diese Konstruktion verhindert effektiv das Eindringen von Grubenstaub, schlammigem Wasser und feiner Asche in den Lagerhohlraum und verhindert so häufige Fehler wie Lagerklemmen und Blockieren der Rollenrotation, die durch Materialverunreinigungen verursacht werden.

3. Konzentrische, ausgewogene Gewichtsverteilungsstruktur

Die automatisierte CNC-Drehtechnologie kontrolliert die Rundlaufgenauigkeit des Rollenrohrs innerhalb einer Gesamtabweichung von 0,3 mm. Das optimierte Design der dynamischen Balance hält die Rotationsvibrationsamplitude bei Hochgeschwindigkeitsförderbetrieben unter 0,8 mm, wodurch zusätzlicher Bandspannungsverlust reduziert und unnötiger Energieverbrauch des Fördersystems gesenkt wird.

Staub-, Schlamm- und Korrosionsschutz-Leistungstest

Testbedingungen für Umweltsimulationen

Die Spiralrücklaufrolle von YUFENG ist für Nassförderumgebungen im Freien und im Untergrund konzipiert. Seine Dichtungs- und Korrosionsbeständigkeitsleistung wurde durch professionelle Umweltsimulationstests überprüft.

Der Test simulierte kontinuierliches Spritzen von schlammigem Wasser mit einer Wasserdurchflussrate von 9 mm/Stunde, kombiniert mit der Einwirkung von hochkonzentriertem Mineralstaub. Die Proben wurden 40 Minuten lang ununterbrochen unter diesen rauen Bedingungen betrieben, um die Zuverlässigkeit der Dichtung und die Korrosionsschutzleistung zu bewerten.

Verifizierte Testergebnisse

Nach dem Test blieb der Lagerhohlraum vollständig trocken, ohne dass Wasser oder Staub eindrang. Der feuerverzinkte Walzenmantel und der Spiralgang behielten eine intakte Korrosionsschutzbeschichtung ohne Abblättern oder Oberflächenschäden. Der Rotationswiderstand des Lagers erhöhte sich nach dem Test nur um 3 %, ohne dass ein Abwürgen der Rolle oder Rotationsfehler beobachtet wurde.

Diese stabile Dichtungs- und Korrosionsschutzleistung ermöglicht den zuverlässigen Betrieb der YUFENG-Umlenkrolle in regnerischen Freilufthäfen, wasserreichen Untertagebergwerken und Sprühwaschumgebungen in Zementwerken. Das Design reduziert effektiv das Risiko von Abschaltungen und Austauschkosten, die durch Rost, Materialablagerungen und Lagerschäden verursacht werden.

Intelligenter Abweichungsschutz und effizienter Betriebsvergleich

Durch kontinuierliche Belastungs- und Betriebstests vor Ort erzielt die YUFENG-Spiralrücklaufrolle eine um 40 % höhere Gesamtbetriebseffizienz als gewöhnliche Glattrücklaufrollen. Spezifische Vergleichsdaten sind in der folgenden Tabelle aufgeführt:

Verifizierte technische Standardparameter des Produkts

1. Walzenmantel-Rohmaterial

YUFENG Idler Roller verwendet ein hochpräzises nahtloses ERW-Kohlenstoffstahlrohr Q235 als Rollenmantelmaterial. Jedes Rohr wird vor der Produktion einer strengen Rohstoffprüfung unterzogen und erhält eine feuerverzinkte Korrosionsschutzbehandlung, um die Verschleißfestigkeit, Schlagfestigkeit und langfristige Betriebszuverlässigkeit im Freien und unter Tage zu verbessern.

2. Passender Förderbandbreitenbereich

Die Standard-Umlenkrolle unterstützt Förderbandbreiten von 400 mm bis 2000 mm und deckt leichte, mittelschwere und schwere Schüttgutfördersysteme ab.

3. Standardoptionen für Rollenaußendurchmesser

Zu den verfügbaren Standardrollendurchmessern gehören Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm und Φ219 mm. Je nach Fördererstruktur und Betriebsanforderungen sind spezielle Durchmesseranpassungen möglich.

4. Statische Tragfähigkeit einer einzelnen Rolle

Die maximale statische Tragfähigkeit einer Einzelrolle erreicht 1500 kg und erfüllt damit die Anforderungen von Langstreckenfördersystemen für den Transport schwerer Materialien wie Mineralerz, Kohle und industrieller Schüttgüter.

5. Passende Förderbanddicke

Die Rolle ist mit Förderbändern mit einer Dicke von 3 mm bis 18 mm kompatibel, einschließlich Standard-Gummiförderbändern, schwer entflammbaren Bergbaubändern und verschleißfesten Zementförderbändern.

6. Anpassungsbereich der Betriebstemperatur

Die Spiralrücklaufrolle von YUFENG sorgt für einen stabilen Betrieb von -40 °C bis +65 °C und eignet sich daher für Bergbauumgebungen mit niedrigen Temperaturen im Freien und industrielle Produktionslinien mit hohen Temperaturen.

7. Standard-Einzelrollen-Nettogewicht

Das Standard-Nettogewicht liegt je nach Rollendurchmesser, effektiver Länge und struktureller Konfiguration zwischen 6,2 kg und 28,7 kg.

8. Standardlagerkonfiguration

Die Walze ist mit ZZ-Shield-Rillenkugellagern mit C3-Abstand und geringem Rotationswiderstand, thermischer Ausdehnungstoleranz und wartungsfreier Fettfüllung ausgestattet, um einen stabilen Betrieb während des gesamten Betriebszyklus zu gewährleisten.

Echte Anwendungsfälle von Industrieanwendern vor Ort

1. Anwendung für den Rückförderer einer unterirdischen Kohlenmine

Bei einem Untertagekohlebergwerkskunden kam es in der Vergangenheit häufig zu Verstopfungen der Rücklaufrollen, die durch die Ansammlung von nassem Kohleschlamm und Gesteinsmehl verursacht wurden. Diese Ausfälle führten zu Bandabweichungen, wiederholten Produktionsunterbrechungen und hohen manuellen Reinigungskosten.

Nachdem herkömmliche Umlenkrollen durch YUFENG-Umlenkrollen ersetzt wurden, war das Fördersystem sechs Monate lang ununterbrochen in Betrieb. Tägliche manuelle Reinigungsschichten entfielen, Bandabweichungsfehler gingen um mehr als 70 % zurück und die monatlichen Kosten für den Austausch von Spannrollen wurden um über 55 % gesenkt. Die Lösung reduzierte auch die Sicherheitsrisiken bei der Untertagewartung, die durch die häufige manuelle Reinigung der Geräte verursacht werden.

2. Anwendung als Förderer für Massenmineralien in Küstenhäfen

Ein Erzterminal an der Küste, das unter ständigem Regen und Meersalznebel betrieben wurde, litt zuvor unter schneller Walzenkorrosion und der Ansammlung von Mineralpulver. Herkömmliche glatte Umlenkrollen verursachten Oberflächenablagerungen, die teure Förderbänder zerkratzten.

Durch den Einsatz von YUFENG-Spiralumlenkrollen mit feuerverzinkten Gehäusen und selbstreinigenden Spiralstrukturen wurden die Probleme mit der Materialhaftung deutlich reduziert. Eine Charge der gelieferten Rollen funktionierte mehr als acht Monate lang ununterbrochen ohne Austausch und sorgte für eine stabile Leistung in rauen Meeresumgebungen.

3. Anwendung zur Förderung klebriger Asche in Zementwerken

Ein großer Zementproduktionsstandort war mit erheblichen Rücklaufwalzenverklebungen konfrontiert, die durch feuchte Klinkerasche verursacht wurden. Vor dem Austausch mussten die Wartungsteams die Umlenkrollen in jeder Schicht manuell reinigen, was zu einem hohen Arbeitsaufwand und häufigen Ausfallzeiten des Förderers führte.

Nach der Installation der YUFENG-Umlenkrollen entfernt die Spiralstruktur während des Betriebs automatisch Ascheansammlungen. Die Reinigungskosten wurden um etwa zwei Drittel gesenkt, während der geringere Bandabrieb dazu beitrug, die Lebensdauer des Förderbandes zu verlängern.

Fünf zentrale Wettbewerbsvorteile

1. Echte, industrieerprobte Leistung

Alle Daten zur Reinigungseffizienz, zur Antiabweichungsleistung und zur Lebensdauer werden durch kontinuierliche Tests des industriellen Förderbandbetriebs überprüft. YUFENG konzentriert sich eher auf die praktische Anwendungsleistung als auf theoretische Parameter.

2. Symmetrische selbstreinigende Doppelspiralstruktur

Das bidirektionale Spiraldesign entfernt kontinuierlich klebrige Materialien und sorgt gleichzeitig für einen ausgewogenen Bandkontakt. Es reduziert die Häufigkeit von Bandabweichungen, verhindert lokalen Bandabrieb und verbessert die Förderstabilität bei nassen und klebrigen Materialbedingungen.

3. Mehrkanalabdichtung und Korrosionsschutz

Die Kombination aus Labyrinth-Verbunddichtung und feuerverzinktem Oberflächenschutz verhindert, dass Staub, Schmutzwasser und korrosive Materialien die Innenlager beschädigen, und unterstützt so einen langfristigen wartungsfreien Betrieb.

4. Integriertes Design für niedrigere Betriebskosten

Durch die Reduzierung von Materialansammlungen, Reinigungshäufigkeit, Rollenwechsel und Bandschäden hilft die YUFENG-Spiralrückführungsrolle den Kunden, die Gesamtwartungskosten für Förderbänder zu senken und die Produktionseffizienz zu verbessern.

5. Professionelle Qualitätskontrolle im Werk

YUFENG betreibt automatisierte Schneid-, Schweiß-, Montage- und Prüfwerkstätten gemäß den Qualitätsmanagementstandards ISO9001. Jede fertige Walze wird vor dem Versand einer Inspektion unterzogen, einschließlich Konzentrizitätsprüfung, Prüfung des Rotationswiderstands und Überprüfung der Dichtungsleistung.

Passende industrielle Anwendungsszenarien

1. Fördersysteme für den Bergbau

Geeignet für Untertage- und Tagebau-Kohlebergwerke, die feuchten Kohleschlamm, Ganggesteinspulver und schlammige Mineralmaterialien transportieren, bei denen es häufig zu Verklebungen des Rücklaufbandes kommt.

2. Massenguttransport in Küstenhäfen

Konzipiert für Mineralpulver, Eisenerz, Sand und andere Schüttgüter, die in feuchten Meeresumgebungen mit Korrosionsgefahr durch Salznebel transportiert werden.

3. Zement-, Metallurgie- und Wärmekraftindustrie

Anwendbar auf klebrige Asche, Klinkerrückstände, Ofenschlacke und andere Industriematerialien, die sich leicht auf herkömmlichen Umlenkwalzen ansammeln.

4. Mineralverarbeitungs- und Zuschlagstoffanlagen

Geeignet für Nassschlamm-, Sandzuschlagstoff- und Mineralverarbeitungsfördersysteme, die eine kontinuierliche Selbstreinigungsleistung erfordern.

5. Fördersysteme mit häufigen Adhäsionsproblemen

Ideal für alle Rückförderabschnitte, die unter Materialansammlungen, Bandabweichungen, häufigem Reinigungsbedarf und einer kurzen Rollenlebensdauer leiden.

Warum YUFENG wählen?

Zuverlässige selbstreinigende Förderbandlösung von einem professionellen Hersteller

Die YUFENG-Spiralrücklaufrolle vereint präzise Spiralstrukturtechnologie, verifizierte industrielle Anwendungserfahrung und standardisierte werkseitige Qualitätskontrolle. Entwickelt für Umgebungen mit klebrigem Materialtransport, trägt es dazu bei, Materialansammlungen zu vermeiden, Bandabweichungsprobleme zu reduzieren und ungeplante Ausfallzeiten des Förderers zu minimieren.

Direktlieferung ab Werk und maßgeschneiderter Support

Als professioneller Hersteller von Förderkomponenten bietet YUFENG Direktlieferungen ab Werk, kundenspezifische Spezifikationen, technische Beratung und anwendungsbezogene Dienstleistungen für Integratoren globaler Massenfördersysteme.

Verbessern Sie die Zuverlässigkeit von Förderbändern mit YUFENG

Wählen Sie die Umlenkrolle von YUFENG, um eine automatische Selbstreinigungsleistung, einen zuverlässigen Korrosionsschutz und einen stabilen Rücklaufbandbetrieb für anspruchsvolle industrielle Förderanwendungen zu erreichen.

FAQ

F1: Was ist der Unterschied zwischen einer glatten Rücklaufrolle und einer spiralförmigen Rücklaufrolle?

Gewöhnliche Umlenkrollen mit glattem Rücklauf bieten nur eine grundlegende Unterstützung des Bandes. Auf der Walzenoberfläche können sich leicht klebrige Materialien ansammeln, was zu Bandabweichungen und häufigem Reinigungsaufwand führt.

Die YUFENG-Umlenkrolle verwendet eine bidirektionale Spiralstruktur, um während des Betriebs kontinuierlich Restmaterialien zu entfernen, die Bandkontaktfläche sauberer zu halten und durch Materialansammlungen verursachte Abweichungsprobleme zu reduzieren.

F2: Wie kann ich vor dem Kauf die Qualität einer Spiralumlenkrolle prüfen?

Kunden sollten sich auf drei Kernpunkte konzentrieren:

1. Qualität des Spiralschweißens

Der Spiralsteg sollte fest mit dem Walzenmantel verschweißt sein, um ein Lösen im Dauerbetrieb zu vermeiden.

2. Dichtungsstruktur

Eine zuverlässige Walze sollte anstelle einfacher Staubringe eine mehrschichtige Labyrinthdichtung verwenden, um zu verhindern, dass Staub und Wasser das Lager beschädigen.

3. Korrosionsschutzbehandlung

Feuerverzinkte Walzenmäntel bieten eine bessere Korrosionsbeständigkeit für Außen-, Bergbau- und feuchte Industrieumgebungen.

F3: Welche Materialien sind für Spiralflugstrukturen verfügbar?

1. Spiralflügel aus Kohlenstoffstahl

Bietet hohe Verschleißfestigkeit und Schlagfestigkeit und eignet sich für Bergbau, Häfen, Zementwerke und andere Hochleistungsanwendungen.

2. Gummispiralflug

Bietet einen weicheren Bandkontakt und ist für den Transport leichter Lasten geeignet. Allerdings weist es eine geringere Beständigkeit gegenüber hohen Temperaturen und starkem Abrieb auf.

Kontaktieren Sie YUFENG

Kontaktieren Sie YUFENG für technische Datenblätter, kundenspezifische Zeichnungen, Mustertests und direkte Preise ab Werk für Lösungen mit Spiralrückführungsrollen.
