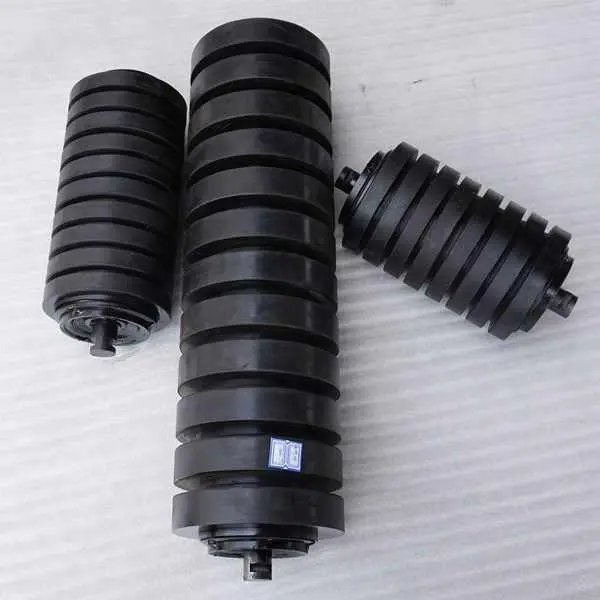

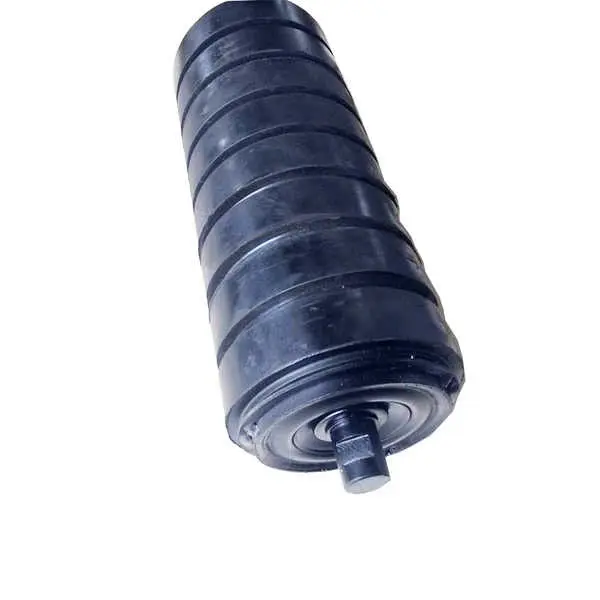

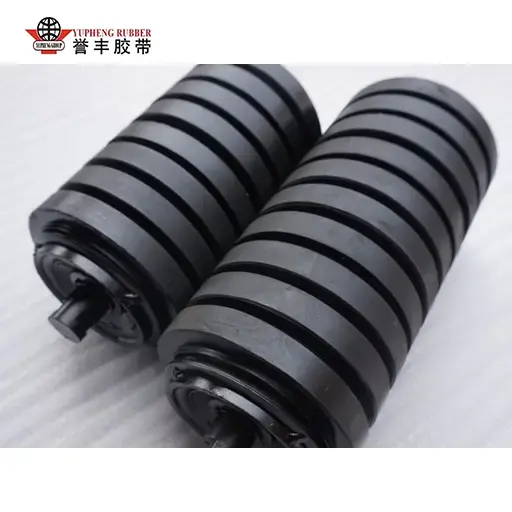

Gummiring-Schlag-Umlenkrolle

Die YUFENG Rubber Ring Impact Idler Roller ist eine spezielle Pufferfördererkomponente, die von unserem Werk unabhängig entwickelt und in Serie hergestellt wird und ausschließlich für Laderinnenabschnitte mit hohem Aufprall optimiert ist, in denen Stückerz, Kohle und Steine ​​vertikal fallen. Im Gegensatz zu herkömmlichen vollglatten Prallrollen aus Stahl, die die gesamte Fallkraft direkt auf das Förderband übertragen, sind bei dieser Rolle dicke elastische Gummiringe in gleichen Abständen auf dem nahtlosen Stahlrollenmantel angebracht. Die segmentierten Gummikissen verformen sich bei starkem Aufprall elastisch, um den konzentrierten Druck auf einen breiten Kontaktbereich zu verteilen und so lokale Spannungsspitzen zu vermeiden, die zu Riemendurchstichen und Längsrissen führen. Es dient als wesentliches Ergänzungsteil für Schwerlast-Schüttgutförderlinien mit großen Fallhöhen und füllt die Leistungslücke herkömmlicher Stahlrollen ohne Stoßdämpfungskapazität vollständig aus.

Material- und Produktionshandwerk

Alle Rohstoffe der YUFENG Rubber Ring Impact Idler Roller werden einer strengen Eingangskontrolle durch qualifizierte Lieferanten unterzogen. Der Walzenmantel besteht aus verdicktem nahtlosem Q235-Kohlenstoffstahl mit vollständiger Feuerverzinkung für eine verbesserte Beständigkeit gegen schlammiges Wasser, alkalische Asche und Salznebel an der Küste. Die Pufferringe bestehen aus einer NR/SBR-Gummimischung mit einer Härte von 65 ± 5 Shore A und bieten elastische Dämpfung, Verschleißfestigkeit und langfristige Verformungsbeständigkeit bei wiederholten Stößen.

Gummiringmaterial und Aufprallschutz

Die segmentierten Gummiringe bestehen aus einer 65 ± 5 Shore A NR/SBR-Mischung aus Gummi, um wiederholte Stöße durch herabfallende Materialien zu absorbieren. Ihre elastische Struktur trägt dazu bei, konzentrierte Lasten über die Bandoberfläche zu verteilen und verringert so das Risiko von Durchstichen, Rissen und bleibenden Verformungen bei kontinuierlichen Belastungsvorgängen.

Rollenabdichtung und Lagerschutz

Die 45#-Stahlwelle ist CNC-gefräst und mit Rillenkugellagern mit C3-Spiel ausgestattet, die mit Hochtemperatur-Lithiumfett gefüllt sind. Dreikanalige Nylon-Labyrinthdichtungen und doppelte äußere Staubringe aus Gummi bilden mehrere Schutzbarrieren gegen Mineralstaub, schlammiges Wasser und Feuchtigkeit.

Werksinspektion und Qualitätskontrolle

Vor der Auslieferung wird jede fertige Spannrolle einer Konzentrizitätskalibrierung, einem Rotationswiderstandstest, einer Simulation der Abdichtung gegen schlammiges Wasser und wiederholten Schlagermüdungstests unterzogen. Diese Verfahren tragen zur Überprüfung der strukturellen Stabilität und der zuverlässigen Rotation bei, bevor die Produkte zu industriellen Verladeanwendungen transportiert werden.

Feldtestdaten und Branchen-Pain-Point-Vergleich

YUFENG führte sechs Monate lang eine kontinuierliche Feldverfolgung in Tagebau-Steinbrüchen, unterirdischen Kohlebergwerken und Förderleitungen für Zementrohstoffe durch. Gummiring-Prallrollen wurden mit herkömmlichen glatten Stahl-Prallrollen unter ähnlichen Schüttgutbedingungen mit hohem Abfall verglichen.

Stoßdämpfungsleistung

Feldaufzeichnungen zeigten, dass die segmentierte Gummiringstruktur mehr als 60 % der gemessenen Aufprallenergie absorbierte und so dazu beitrug, die direkte Aufprallübertragung von großen Materialklumpen auf das Förderband und den Tragrollenrahmen zu reduzieren.

Ergebnisse für Riemenschutz und Wartung

Während des sechsmonatigen Nachverfolgungszeitraums verzeichneten die getesteten Förderlinien im Vergleich zum vorherigen Betriebszustand 72 % weniger Banddurchstiche und -risse, einen um 35 % längeren Bandwartungszyklus und 65 % weniger Ausfallzeiten bei der Wartung der Ladezone.

Leistungsvergleich

Echte Anwendungsfälle für Industrieprojekte

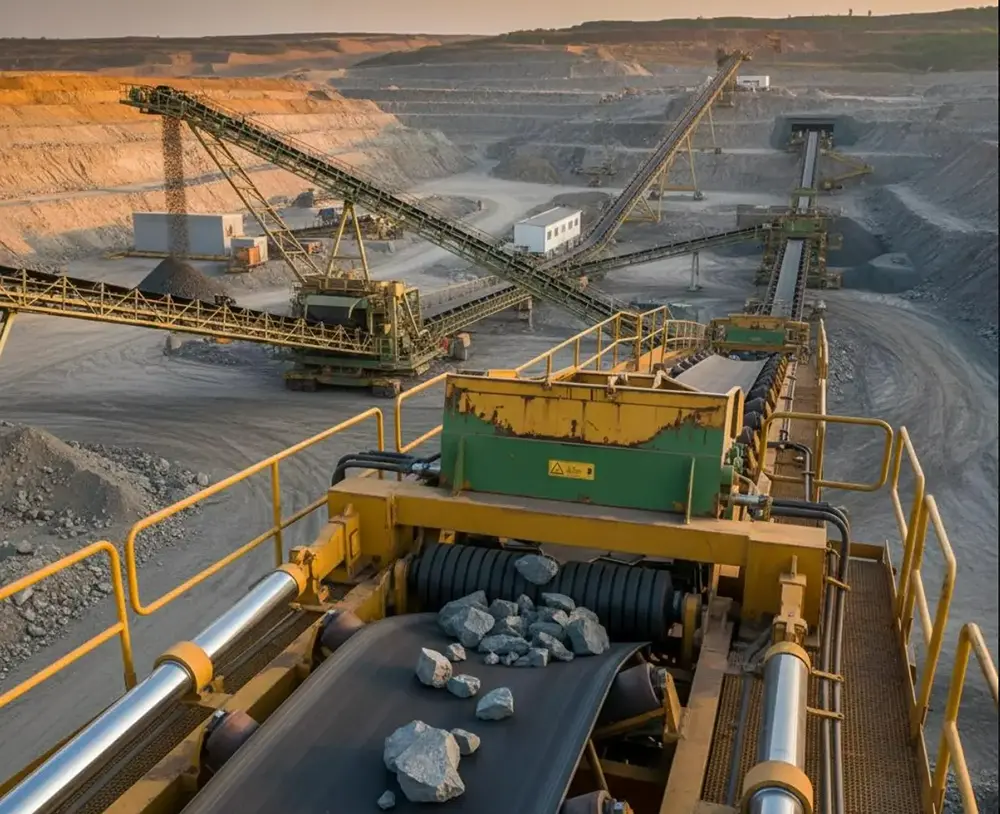

Projekt zur Verladung von Eisenerz im Tagebau

Bei einem Eisenerz-Tagebauprojekt in der Inneren Mongolei wurden zuvor konventionelle Prallrollen aus Stahl unter einer 4-Meter-Fallrutsche installiert. Große Erzklumpen verursachten häufig Löcher in Förderbändern und wiederholte Reparaturen an Stellen. Nach der Modernisierung der Ladezone mit YUFENG-Gummiring-Aufprall-Umlenkrollen wurden die Vorfälle von Riemenpannen erheblich reduziert und die wöchentliche Patch-Wartung wurde eingestellt. Die erfassten monatlichen Reparatur- und Beschaffungskosten für Riemen gingen um 61 % zurück.

Transferlinien für Zement und Schüttgut

YUFENG-Gummiring-Aufprallrollen eignen sich auch für die Zementrohstoffförderung, Steinentladung und Kohlezufuhrsysteme, bei denen große oder unregelmäßige Materialien an Übergabepunkten einen konzentrierten Aufprall erzeugen. Die elastischen Ringe tragen zum Schutz des Bandes bei, während die abgedichtete Rollenstruktur einen stabilen Betrieb in staubigen Industrieumgebungen unterstützt.

Unterstützung bei der Projektverifizierung

YUFENG kann Produktspezifikationen, Werksinspektionsaufzeichnungen, Installationsfotos und verfügbare Feldbetriebsdokumentation bereitstellen, um Kunden bei der technischen Bewertung, Geräteauswahl und Projektausschreibung zu unterstützen.

Vollständige Produktspezifikationsparameter

Warum sollten Sie sich für YUFENG-Fabrikprodukte entscheiden?

Integrierte Fertigungskapazität

YUFENG kontrolliert wichtige Produktionsprozesse im eigenen Haus, einschließlich der Walzenrohrverarbeitung, der Gummiringformung, der Lagermontage und der Endproduktprüfung. Dieser integrierte Arbeitsablauf trägt dazu bei, konsistente Abmessungen, Qualität der Gummiringinstallation und Gesamtmontageleistung über verschiedene Produktionschargen hinweg aufrechtzuerhalten.

Fokussierte Lösung für Ladezonenprobleme

Unsere Gummiring-Umlenkrolle ist für Übergabepunkte konzipiert, an denen herunterfallende Kohle, Erz, Zuschlagstoffe und andere Schüttgüter zu Banddurchstichen, Rissen und übermäßigen Vibrationen führen können. Die elastischen Gummiringe dämpfen Stöße, während die mehrstufige Dichtungsstruktur die Lagerbaugruppe schützt und so dazu beiträgt, Wartungsunterbrechungen und Austauschhäufigkeiten zu reduzieren.

Direkter Service und Projektunterstützung ab Werk

YUFENG bietet Direktpreise ab Werk, technische Beratung, maßgeschneiderte Zeichnungen und Musterunterstützung. Kundenspezifische Produkte können vor dem Versand durch Schlag- und Dichtungstests bewertet werden, während Großserienbestellungen entsprechend der Produktionskapazität geplant werden, um eine stabile Projektabwicklung zu unterstützen.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen Gummiring-Schlagrollen und gewöhnlichen Schlagrollen aus glattem Stahl?

Der Hauptunterschied besteht in der Polsterstruktur. Glatte Stahlrollen übertragen den herabfallenden Aufprall direkt auf das Förderband, während YUFENG-Gummiring-Aufprallrollen segmentierte elastische Gummiringe verwenden, um die Aufprallenergie zu absorbieren und zu verteilen. Dadurch eignen sie sich besonders für Ladestellen mit hohem Gefälle, bei denen große Materialklumpen verarbeitet werden.

F2: Welche Anpassungsdienste sind verfügbar?

Wir unterstützen die individuelle Anpassung von Rollendurchmesser, effektiver Länge, Gummiringdicke und -abstand. Für Hochtemperatur-, Korrosions- oder Küstenanwendungen sind auch Sonderoptionen wie EPDM-Gummiringe, verstärkte Strukturen und Rollenkomponenten aus Edelstahl erhältlich.

F3: Welche tägliche Wartung ist erforderlich?

Bei der routinemäßigen Wartung werden vor allem Gummiringe auf Risse oder ungewöhnliche Abnutzung überprüft und sichergestellt, dass sich jede Walze reibungslos dreht. Eine regelmäßige Inspektion des Rahmens, der Dichtungskomponenten und des Lagerzustands kann dabei helfen, potenzielle Fehler zu erkennen, bevor sie den Förderbetrieb beeinträchtigen.

Fordern Sie ein Werksangebot an

Wenn Sie Prallpufferrollen für Laderinnen mit hohem Gefälle benötigen, wenden Sie sich an YUFENG für Produktmuster, kundenspezifische Spezifikationen, technische Zeichnungen und ein direktes Angebot ab Werk. Unser Ingenieurteam kann je nach Materialgröße, Fallhöhe, Bandbreite und Betriebsbedingungen eine geeignete Gummiringkonfiguration empfehlen.
