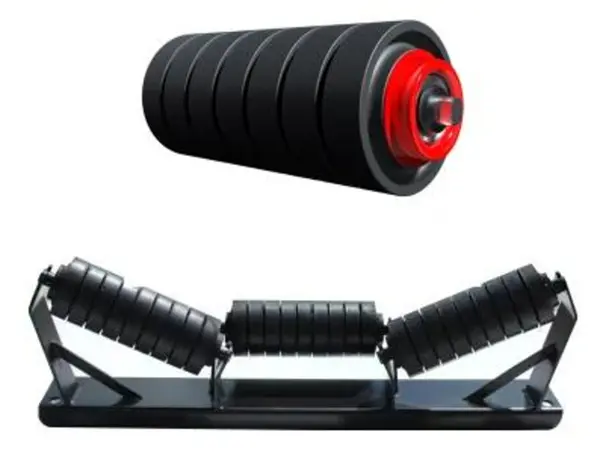

Hochleistungs-Schlag-Umlenkrolle

Für Ladepunkte mit hohem Gefälle, bei denen übergroße, klumpige Materialien verarbeitet werden, bietet die YUFENG Heavy Duty Impact Idler Roller eine verbesserte Tragfähigkeit und Stoßdämpfungsleistung. Sein verdicktes nahtloses Q235-Stahlrohr und mehrere verschleißfeste Gummiringe absorbieren Aufprallenergie und verteilen konzentrierte Kräfte über die Bandoberfläche, wodurch lokale Bandschäden verhindert werden. Es eignet sich gut für mittelschwere und schwere Langstreckenförderer im Bergbau, Zement- und Schüttgutumschlag.

Material- und Produktionshandwerk

Alle Rohstoffe der YUFENG Heavy Duty Impact Idler Roller werden einer strengen Eingangskontrolle und Lieferantenqualifikationsprüfung unterzogen, um eine gleichbleibende Leistung unter wiederholten starken Aufprallbedingungen sicherzustellen. Der Walzenmantel besteht aus dickwandigem, nahtlosem ERW-Kohlenstoffstahlrohr Q235 mit vollständiger Feuerverzinkung, was eine erhöhte Beständigkeit gegen schlammiges Wasser, alkalische Asche und Salznebel an der Küste bietet.

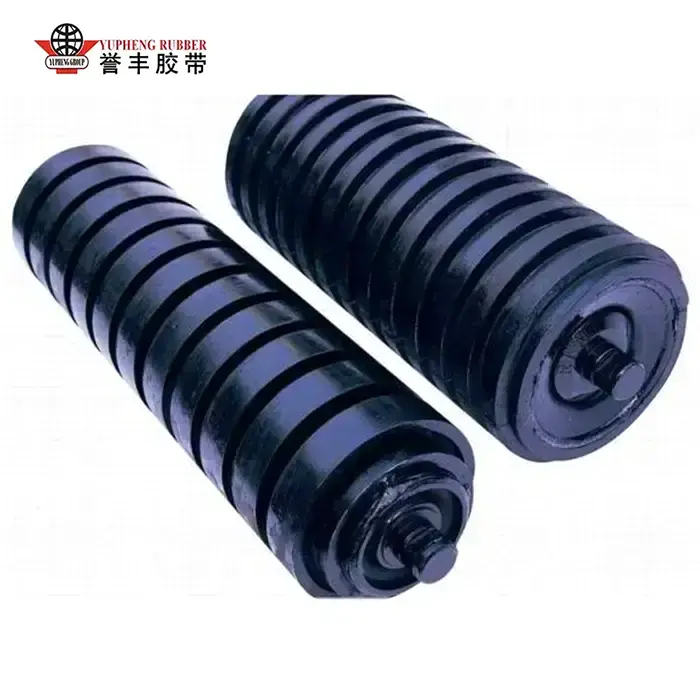

Robuste Gummiringkonstruktion

Die Pufferringe bestehen aus NR/SBR-Mischgummi in Reifenqualität mit einer Shore-A-Härte von 70 ± 5. Die hochfeste Gummimischung bietet Druckfestigkeit, Verschleißfestigkeit und Beständigkeit gegen bleibende Verformung bei wiederholtem Aufprall großer Materialklumpen und trägt dazu bei, das entworfene Dämpfungsprofil im Langzeitbetrieb beizubehalten.

Verstärktes Lager- und Dichtungssystem

Jedes Rollenende verwendet ein Vierkanal-Nylonlabyrinth in Kombination mit doppelt verdickten Gummi-Staubringen, um mehrere Barrieren gegen Mineralpulver, schlammiges Wasser und Feuchtigkeit zu schaffen. Die solide 45#-Stahlwelle ist CNC-gefräst und mit verstärkten Rillenkugellagern ausgestattet, die mit Hochtemperatur-Antioxidations-Lithiumfett gefüllt sind, um eine stabile Drehung unter hoher Belastung zu gewährleisten.

Mehrstufige Werksinspektion

Vor dem Versand werden die fertigen Walzen einer Konzentrizitätskalibrierung, einem Rotationswiderstandstest, einer 45-minütigen Simulation der Abdichtung durch Schlammwasserspritzer, einem statischen Schwerlastdrucktest und wiederholten Schlagermüdungstests unterzogen. Diese Inspektionen tragen dazu bei, die strukturelle Integrität und Betriebszuverlässigkeit zu überprüfen, bevor die Produkte in anspruchsvolle Ladezonenanwendungen gelangen.

Feldtestdaten und vergleichende Analyse der Branchenprobleme

YUFENG hat sechs aufeinanderfolgende Monate lang die Feldverfolgung in Tagebau-Eisenerzbergwerken, unterirdischen Nasskohlebergwerken, Zementrohstofflinien mit einer Kapazität von 5.000 t/d und Kohleversorgungssystemen für Wärmekraftwerke abgeschlossen. Die Heavy Duty Impact Idler Roller wurde mit gewöhnlichen leichten Impact Idler Rollern unter ähnlichen Bedingungen mit hohem Abfall und großen Materialklumpen verglichen.

Impact-Energiemanagement

Die dickwandige Rollenstruktur und die mehrreihige Gummiringanordnung absorbierten während der Feldtests mehr als 65 % der gemessenen augenblicklichen Aufprallenergie. Die elastische Kontaktfläche trug dazu bei, den Aufpralldruck über das Förderband zu verteilen, anstatt die Last auf einzelne starre Kontaktpunkte zu konzentrieren.

Riemenschutz und Wartungsleistung

Sechsmonatige Nachverfolgungsaufzeichnungen zeigten im Vergleich zum vorherigen Betriebszustand eine Reduzierung der aufgezeichneten Bandschäden um 75 %, eine Verlängerung des Hauptförderband-Servicezyklus um 38 % und eine Reduzierung der Häufigkeit von Wartungsabschaltungen in der Ladezone um 68 %.

Leistungsvergleich

Echte Anwendungsfälle für Industrieprojekte

Tagebauprojekt zur Verladung von Eisenerz

Bei einem großen Eisenerzumwandlungsprojekt im Tagebau in Shanxi arbeitete die ursprüngliche Verladerutsche mit einer Materialfallhöhe von etwa 5 Metern. Herkömmliche leichte Aufprallrollen wurden häufig durch große Erzstöße verformt, während das Förderband wiederholt Reparaturen ausbessern musste. Nachdem die Ladefläche mit YUFENG Heavy Duty Impact Idler Rollers aufgerüstet wurde, sorgte die mehrreihige Gummiringstruktur für eine effektivere Aufprallpufferung. Die aufgezeichneten Bandschäden wurden erheblich reduziert und die monatlichen Ausgaben für die Reparatur und den Austausch von Förderbändern sanken um 63 %.

Zement- und metallurgische Transferanwendungen

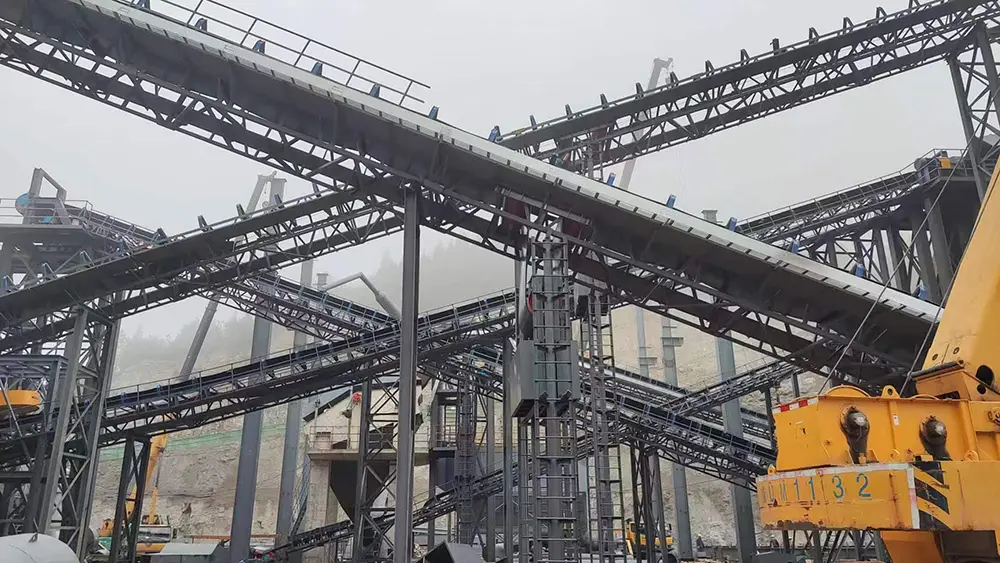

YUFENG-Umlenkrollen eignen sich auch für große Zementrohstofflinien, Mineralien-Entladeterminals und metallurgische Schlackenzuführrutschen. Sie sind für Übergabepunkte konzipiert, an denen übergroße Kohle, Eisenerz, Kalkstein, Zuschlagstoffe und andere Schüttgüter transportiert werden, die beim Verladen einen konzentrierten Stoß erzeugen.

Projektdokumentation und technischer Support

Für die Projektbewertung und Geräteauswahl kann YUFENG Produktspezifikationen, Installationsfotos, verfügbare Betriebsvideos und Inspektionsberichte für Chargenfabriken bereitstellen. Kundenspezifische Rollendurchmesser, Gummiringkonfiguration und strukturelle Verstärkung können ebenfalls je nach Materialgröße, Fallhöhe, Riemenbreite und Betriebsbedingungen besprochen werden.

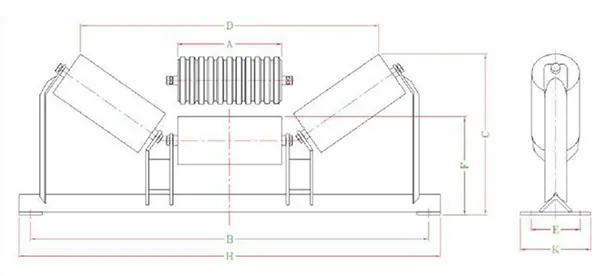

Vollständige Produktspezifikationsparametertabelle

YUFENG unterstützt die Massenproduktion in Originalgröße und die nicht standardmäßige kundenspezifische Verarbeitung von Rollen und deckt mehrere Rollenaußendurchmesser, Wandstärken, Baugruppenlängen und Gummiring-Layoutschemata ab, um unterschiedlichen Förderbandbreiten und Anforderungen an den Aufprall schwerer Lasten gerecht zu werden:

Warum sollten Sie sich für Hochleistungs-Schlagrollenprodukte von YUFENG Factory entscheiden?

Integrierte Hochleistungsfertigungsfähigkeit

YUFENG kontrolliert die wichtigsten Produktionsprozesse im eigenen Haus, von der Verarbeitung dickwandiger Stahlrohre und der Gummiringformung bis hin zur Präzisionsmontage und Endkontrolle. Dieses integrierte Fertigungssystem gewährleistet eine gleichbleibende Produktqualität, stabile Strukturfestigkeit und zuverlässige Leistung in Förderumgebungen mit starken Stößen.

Strenge Qualitätskontrolle und technische Unterstützung

Wir implementieren ein vollständiges ISO9001-Qualitätsmanagementsystem, das die Rohstoffinspektion, die Kontrolle der Halbzeugverarbeitung und die Prüfung des Endprodukts umfasst. Jede Umlenkrolle wird vor dem Versand einer professionellen Qualitätsprüfung unterzogen. YUFENG bietet Industriekunden Beratung zu technischen Parametern, maßgeschneiderte Zeichnungsentwürfe, Direktlieferungen ab Werk und professionelle Installationsanleitungen.

Lösungen für Herausforderungen bei der Schwerlastförderung

Schwere Schüttgutfördersysteme sind häufig mit Problemen konfrontiert, darunter der Aufprall großer Materialklumpen, ein Loch im Förderband, eine Verformung der Rollen, ein Lagerausfall und eine häufige Wartung der Ladezone. Die YUFENG Heavy Duty Impact Idler Roller verfügt über eine dickwandige Stahlrohrstruktur, eine mehrreihige Gummiringpuffertechnologie und ein Vierkanal-Verbunddichtungsdesign, um die Schlagfestigkeit zu verbessern, Förderbänder zu schützen und die Wartungszyklen der Komponenten zu verlängern.

Langfristiger Betriebswert für Industrieprojekte

Unterstützt durch eine stabile Rohstoffversorgung, ausgereifte Technologie zum Pressen von Gummiringen und eine sechsmonatige Überprüfung des Feldbetriebs liefert YUFENG praktische Hochleistungs-Pufferrollenlösungen, die auf reale Arbeitsbedingungen ausgerichtet sind. Unsere Produkte helfen der Bergbau-, Zement-, Hafen-, Metallurgie- und Energieindustrie, ungeplante Ausfallzeiten, Wartungshäufigkeit und langfristige Betriebskosten für Förderanlagen zu reduzieren.

Kontaktieren Sie YUFENG für Lösungen für Schwerlast-Schlagrollen

Wenn Sie hochbelastbare, stoßdämpfende Tragrollen für Ladepunkte mit hohem Gefälle und der Handhabung großer Materialklumpen benötigen, wenden Sie sich an YUFENG, um Produktmuster, technische Spezifikationen und Angebote direkt ab Werk zu erhalten. Unser Ingenieurteam kann geeignete Konfigurationen basierend auf der Bandbreite, der Materialgröße, der Fallhöhe und den Betriebsbedingungen empfehlen.

Häufig gestellte Fragen

F1: Was sind die Hauptunterschiede zwischen Umlenkrollen und gewöhnlichen Leichtaufprallrollen?

Hochleistungs-Schlagrollen verwenden dickere Stahlrohre, mehrreihige elastische Gummiringe und verstärkte Dichtungskomponenten, um größeren Stoßbelastungen standzuhalten. Sie sind für Ladepunkte mit hohem Gefälle konzipiert, an denen übergroße Kohle, Erz, Kalkstein und andere schwere Materialien herkömmliche Leichtlast-Umlenkrollen und Förderbänder beschädigen können.

F2: Welche Spezifikationen können angepasst werden?

YUFENG unterstützt die individuelle Anpassung der Walzenwandstärke, des Außendurchmessers, der effektiven Länge, der Gummiringdicke, des Abstands und der Ringmenge. Für anspruchsvolle Umgebungen sind Optionen wie Edelstahl-Walzenrohre, EPDM-Hochtemperatur-Gummiringe und verstärkte Lagerbaugruppen erhältlich.

F3: Welche Wartung ist während des Betriebs erforderlich?

Zu den routinemäßigen Wartungsarbeiten gehört vor allem die Überprüfung der Gummiringe auf Risse oder Ablösung, die Bestätigung der reibungslosen Rotation der Walzen und die Prüfung der verzinkten Oberfläche auf Schlagschäden. Die regelmäßige Überprüfung der Förderbandausrichtung und der Ladebedingungen trägt außerdem dazu bei, ungewöhnlichen Druck auf die Spannrollenbaugruppe zu verhindern.
