Antriebsriemenscheibe

YUFENG bietet Antriebsriemenscheiben in Standardgröße und umfassende kundenspezifische Verarbeitungsdienste mit vollständigen Werkstestberichten sowie Zertifizierungen nach ISO-, CEMA- und GB-Industriestandards. Jede fertige Riemenscheibe durchläuft vor der Auslieferung die statische Auswuchtung, die Erkennung von Ultraschallschweißfehlern und die Prüfung der Haftungsfestigkeit der Verzögerung, wodurch sich die Ausfallzeiten der Geräte und die täglichen Wartungsausgaben für industrielle Käufer verringern.

Wir bieten kostenlose Beratung zu technischen Parametern, Mustertests und Unterstützung bei der kundenspezifischen Zeichnungsgestaltung. Kontaktieren Sie unser Vertriebsteam, um das aktuelle Werksangebot und die passende Fördersystemlösung zu erhalten.

Produktdefinition und Kraftübertragungsfunktion

Kernkomponente der Kraftübertragung

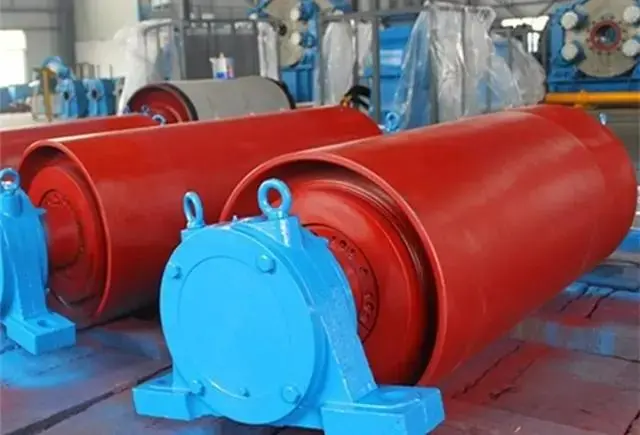

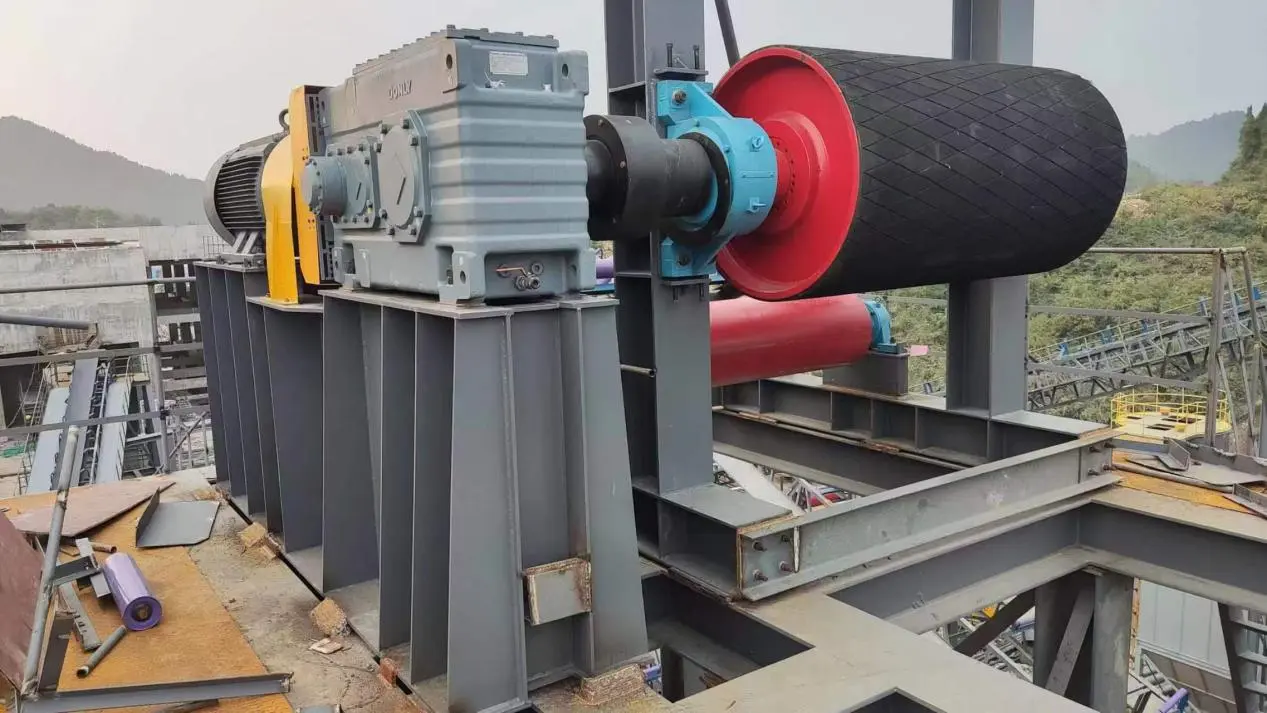

Die YUFENG-Antriebsriemenscheibe wird im Kopfbereich von Bandfördersystemen installiert und fungiert als primäre Kraftübertragungskomponente. Es überträgt die mechanische Kraft vom Motor und Untersetzungsgetriebe auf das Förderband und erzeugt so die für den kontinuierlichen Materialtransport erforderliche Traktion. Im Vergleich zu herkömmlichen Stützrollen regelt das Produkt direkt die vom Fördersystem erzeugte Bandspannung und das Drehmoment, wodurch Strukturfestigkeit, Oberflächentraktion und Ermüdungsbeständigkeit zu entscheidenden Leistungsfaktoren werden.

Robustes Design für kontinuierliche Förderung

YUFENG entwickelt und fertigt Hochleistungs-Antriebsriemenscheiben für den Langzeittransport von Schüttgütern. Die Riemenscheibenstruktur kombiniert integriertes Schweißen mit Spannungsarmglühen, um die Dimensionsstabilität zu verbessern und das Risiko einer Gehäuseverformung bei längerem Betrieb zu verringern. Diese Ausführung eignet sich für anspruchsvolle Förderanlagen, die Schüttgüter unter Hochlastbedingungen transportieren.

Stabile Traktion unter schwierigen Bedingungen

Das Produkt kann sowohl für Gewebe- als auch für Stahlseilförderbänder konfiguriert werden. Seine Oberflächenbelagsoptionen sorgen für zuverlässige Reibung zwischen Riemenscheibe und Riemen und tragen dazu bei, eine stabile Kraftübertragung unter staubigen, feuchten und schlammigen Betriebsbedingungen aufrechtzuerhalten und gleichzeitig Riemenschlupf und unnötige Traktionsverluste zu reduzieren.

Rohstoffe und Fertigungshandwerk

Verstärkte Riemenscheibenschale

Der Riemenscheibenmantel besteht aus nahtlosem Q235-Kohlenstoffstahlrohr mit Wandstärken von 6 mm bis 16 mm, je nach erforderlicher Tragfähigkeit. Umfangsnähte werden durch automatisches Unterpulverschweißen verarbeitet, gefolgt von einem Spannungsarmglühen im Ofen, um die verbleibende Schweißspannung zu reduzieren und die langfristige Strukturstabilität zu verbessern.

Geschmiedete Getriebewelle

Die Getriebewelle besteht aus geschmiedetem 45-Stahl mit mittlerem Kohlenstoffgehalt und wird grob gedreht, vergütet, Ultraschall-Fehlererkennung, Präzisionsschleifen und Endbearbeitung unterzogen. Dieser mehrstufige Prozess verleiht der Welle die Festigkeit und Maßhaltigkeit, die erforderlich ist, um Dauerdrehmomenten, Biegebelastungen und dem Förderbetrieb unter Volllast standzuhalten.

Angepasste Verzögerungsoptionen

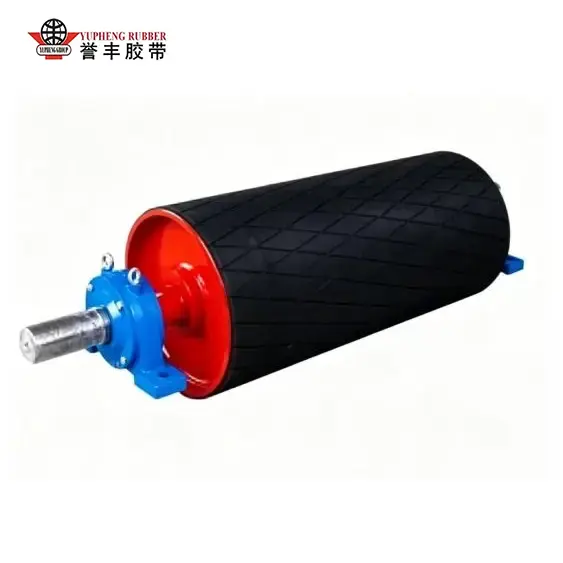

YUFENG bietet heißvulkanisierte integrierte Gummibeläge und kaltverklebte, austauschbare Gummibeläge. Natur-Synthetik-Mischkautschuk mit Shore-A-Härte 65–75 ist in den Oberflächen glatt, Fischgrätenmuster und Rautenmuster erhältlich. Für extrem feuchte Bergbauumgebungen können Keramikbeläge auch individuell angepasst werden, um eine höhere Traktion und eine verbesserte Rutschfestigkeit zu gewährleisten.

Hochleistungslager- und Dichtungssystem

Hochbelastbare, doppelt abgedichtete Pendelrollenlager werden mit einer Mehrkanal-Labyrinth-Dichtungsstruktur kombiniert, um die Lagerkammer vor Kohlenstaub, Mineralpulver und Regenwasser zu schützen. Diese Konfiguration unterstützt eine zuverlässige Rotation und hilft, das Schmier- und Wartungsintervall der Antriebsscheibe zu verlängern.

Fünfstufige Werksinspektion

Jede YUFENG-Antriebsriemenscheibe durchläuft vor dem Versand wichtige Inspektionsverfahren, einschließlich Ultraschallschweißprüfung, Erkennung von Getriebewellenfehlern, Kalibrierung des statischen Gleichgewichts, Prüfung der Schälfestigkeit der Gummibeschichtung und Rotationsalterungsprüfung unter Volllast. Diese Kontrollen helfen bei der Überprüfung der strukturellen Integrität, der Qualität der Oberflächenverklebung und der Betriebsstabilität für anspruchsvolle Förderanwendungen.

Feldtestdaten und Leistungsvergleich

Langzeit-Hochleistungsbetriebsüberprüfung

YUFENG führte 8-monatige kontinuierliche Feldverfolgungstests in Tagebau-Kohlebergwerken und Küstenhafen-Förderprojekten durch und verglich die YUFENG-Antriebsriemenscheibe mit herkömmlichen Marktriemenscheiben unter den gleichen Schwerlast-Betriebsbedingungen. Die Testergebnisse bestätigten erhebliche Verbesserungen der Traktionsstabilität, der strukturellen Haltbarkeit und der Wartungsleistung.

Zuverlässige Anti-Rutsch-Leistung

Unter feuchten Mineralpulverbedingungen behält das YUFENG-Diamantgummibelagprodukt einen Reibungskoeffizienten über 0,45 bei, während normale Riemenscheiben aus glattem Stahl unter 0,2 fallen und es zu häufigem Riemenrutschen kommen kann. Die verbesserte Traktionsleistung trägt dazu bei, Förderunterbrechungen zu reduzieren und die Gesamtproduktionseffizienz zu verbessern.

Hohe strukturelle Stabilität unter Dauerlast

Nach 30.000 Stunden Volllastbetrieb bleibt die Wellendurchbiegung der YUFENG-Antriebsriemenscheibe innerhalb von 0,12 mm kontrolliert. Im Vergleich zu dünnwandigen Riemenscheiben, die anfälliger für Biegeverformungen sind, werden durch die verstärkte Mantel- und Wellenstruktur Bandlaufprobleme und ungleichmäßiger Bandkantenverschleiß wirksam reduziert.

Erweiterte Verzögerungshaltbarkeit

Die heißvulkanisierte Gummibeschichtungsstruktur behält auch nach längerem Minenbetrieb eine ausgezeichnete Haftfestigkeit und Oberflächenintegrität bei und widersteht Abblättern und Rissen, die durch wiederholte Reibung und starke Belastung verursacht werden. Dies reduziert die Austauschhäufigkeit und senkt die Wartungskosten im Vergleich zu herkömmlichen Verzögerungslösungen.

Reduzierter Wartungsaufwand

Mit robustem Dichtungsschutz und optimierter Lagerkonfiguration erfordert die YUFENG-Antriebsriemenscheibe unter normalen Arbeitsbedingungen nur regelmäßige Schmierung und Routineinspektion. Das verbesserte Design zum Schutz vor Verschmutzung trägt dazu bei, Lagerausfälle durch Staub, Feuchtigkeit und Mineralpartikel zu reduzieren.

Lösung häufiger Probleme mit Förderantrieben

Die optimierte Schalendicke, das verstärkte Wellendesign und das mehrschichtige Dichtungssystem beheben direkt wichtige Betriebsprobleme wie Riemenschlupf, Riemenscheibenverformung, Verzögerungsschäden und Lagerverunreinigungsausfälle und sorgen für eine stabilere Kraftübertragung für schwere Schüttgutfördersysteme.

Echte Anwendungsfälle für Industrieprojekte

Förderprojekt für südostasiatische Tagebaukohlebergwerke

Ein festes Mittel-/Langstrecken-Fördersystem, das etwa 12.000 Tonnen Rohkohle pro Tag transportiert, nutzt die YUFENG-Fischgräten-Antriebsriemenscheibe. Die Betriebsumgebung war geprägt von hoher Luftfeuchtigkeit, starkem Kohlenstaub und häufigen starken Materialstößen.

Verifizierte langfristige Bergbauleistung

Nach 26 Monaten Dauerbetrieb war das Riemenscheibengehäuse frei von Verformungen, die Gummibeschichtung zeigte keine abnormale Ablösung und die Lagerkammern blieben gut sauber, ohne dass Staub eindrang. Den Betriebsaufzeichnungen des Kunden zufolge wurden Vorfälle durch Bandrutschen von 8 bis 12 Mal pro Monat auf weniger als einmal alle zwei Monate reduziert, was den Wartungsaufwand und die Ersatzteilkosten erheblich reduzierte.

Europäisches Massenumschlagsystem für Küstenhäfen

Ein europäisches Hafenterminal installierte die bidirektionale Diamant-Antriebsrolle YUFENG Diamond auf umkehrbaren Fördersystemen für den Transport von Eisenerz und Kies. Um sich an häufige Regen- und Salznebeleinwirkungen anzupassen, sorgte die maßgeschneiderte Keramik-Verbundbelagskonfiguration für stabile Traktion während der kontinuierlichen bidirektionalen Förderung.

Kontinuierliche Leistung im Hafenbetrieb

Betriebsaufzeichnungen zeigten, dass die Riemenscheibe einen täglichen Betrieb von etwa 20 Stunden mit stabiler Traktionsleistung über verschiedene Jahreszeiten hinweg ermöglichte und so dazu beitrug, effiziente Be- und Entladevorgänge ohne Unterbrechungen durch Bandrutschen aufrechtzuerhalten.

Breites industrielles Anwendungsspektrum

Über Bergbau- und Hafenanwendungen hinaus werden YUFENG-Produkte häufig in Metallurgieanlagen, Fördersystemen für Zementrohstoffe, Kohleversorgungsleitungen für Kraftwerke und Zuschlagstofftransportprojekten eingesetzt. Es eignet sich für den Transport von Kohle, Eisenerz, Kalkstein, Kies und mineralischen Pulvermaterialien unter erschwerten Förderbedingungen.

Unterstützung bei der Projektverifizierung

YUFENG kann verfügbare Installationsfotos, Projektparameteraufzeichnungen und Anwendungsreferenzen bereitstellen, um Kunden bei der Bewertung der Produktkompatibilität vor der Massenbeschaffung und der Aufrüstung des Fördersystems zu unterstützen.

Vollständige technische Spezifikationstabelle

Warum YUFENG wählen?

Entwickelt für die Kraftübertragung von Förderbändern

Im Gegensatz zu gewöhnlichen Förderkomponenten, die nur die Bandbewegung unterstützen, wurde das YUFENG-Produkt als zentrale Traktionseinheit entwickelt, die für die Übertragung des Motordrehmoments auf das Förderband verantwortlich ist. Bei jedem Konstruktionsdetail liegt der Schwerpunkt auf stabiler Leistungsabgabe, ausreichendem Lastwiderstand und zuverlässigem Bandeingriff beim Langstreckentransport schwerer Materialien.

Optimierte Abstimmung für komplette Fördersysteme

YUFENG liefert nicht einfach eigenständige Riemenscheibenprodukte. Unser Ingenieurteam bewertet Riemenbreite, Zugfestigkeit, Fördergeschwindigkeit, Materialeigenschaften und Betriebsbedingungen, um geeignete Riemenscheibendurchmesser, Verzögerungsstruktur und Wellenkonfiguration zu empfehlen. Dieser systemorientierte Ansatz hilft, Probleme wie unzureichende Traktion, zu hohe Riemenspannung und vorzeitigen Komponentenverschleiß zu vermeiden.

Stabile Leistung bei kontinuierlichem Schwerbetrieb

Antriebsriemenscheiben arbeiten häufig unter der höchsten Belastungsposition eines Fördersystems, insbesondere im Bergbau, in Häfen und bei der Handhabung von Schüttgütern. YUFENG entwickelt Riemenscheibenstrukturen mit verstärkter Lastverteilung und optimierter Rotationsbalance, um einen reibungslosen Betrieb bei kontinuierlicher Übertragung hoher Drehmomente zu gewährleisten.

Mehrere Oberflächenlösungen für unterschiedliche Arbeitsbedingungen

Unterschiedliche Förderumgebungen erfordern unterschiedliche Traktionslösungen. YUFENG bietet verschiedene Belagsoptionen an, darunter Gummibeläge mit Fischgrätenmuster, Beläge mit Rautenmuster und Beläge aus Keramikverbundwerkstoff, sodass Kunden je nach trockenen, nassen, staubigen oder stark abriebfesten Betriebsbedingungen die geeignete Reibungsleistung auswählen können.

Zuverlässige Unterstützung für die projektbasierte Beschaffung

Für Förderbandhersteller, EPC-Auftragnehmer und industrielle Endverbraucher stellt YUFENG technische Zeichnungen, Spezifikationsbestätigungen und Produktionskoordination vor Auftragsabschluss bereit. Dies reduziert das Risiko einer Installationsinkongruenz und hilft Kunden, eine reibungslosere Projektumsetzung zu erreichen.

Häufig gestellte Fragen

F1: Warum gilt die Antriebsriemenscheibe als die kritischste rotierende Komponente in einem Fördersystem?

A1:Denn die Antriebsrolle überträgt die Motorkraft direkt auf das Förderband und bestimmt, ob das Band unter Last eine stabile Bewegung erreichen kann. Wenn die Traktion unzureichend ist oder die Riemenscheibenstruktur der Betriebsspannung nicht standhält, kann es zu Problemen wie Riemenschlupf, instabiler Fördergeschwindigkeit und Produktionsunterbrechungen kommen.

F2: Wie sollten Kunden den geeigneten Verzögerungstyp für die Antriebsriemenscheibe auswählen?

A2:Die Auswahl hängt hauptsächlich von der Arbeitsumgebung und den Förderanforderungen ab. Glatte Gummibeläge eignen sich für allgemeine trockene Förderbedingungen; Fischgräten- und Rautenmuster verbessern die Traktion bei Schwerlastanwendungen; Keramikbeläge werden für extrem nasse oder stark rutschende Umgebungen empfohlen, die eine höhere Reibungsleistung erfordern.

F3: Welche Informationen sind für die Anpassung der Antriebsriemenscheibe erforderlich?

A3:Kunden müssen normalerweise die Breite des Förderbands, die Zugfestigkeit des Bands, die Anforderungen an den Riemenscheibendurchmesser, die Motorleistung, die Fördergeschwindigkeit, den Materialtyp und die Betriebsumgebung angeben. Basierend auf diesen Parametern kann YUFENG geeignete Strukturspezifikationen empfehlen und maßgeschneiderte Fertigungslösungen anbieten.
